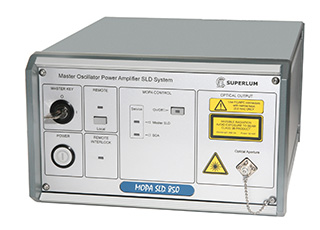

MOPA型高功率SLD寬帶光源

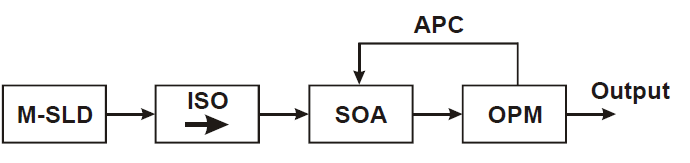

    超薄MOPA-SLD-850是一種超高功率的基于SLD的光源，具有高功率電平（10毫瓦）和對光反饋極弱的靈敏度。這是使用一種特殊的光學方案，稱為MOPA（主振蕩器功率放大器）。圖中示出了MOPA方案的簡化框圖。作為主源的中等功率SLD提供了6～10毫瓦的光功率，其相對寬的光譜為10～20 nm，中心波長為850 nm。經過適當?shù)墓飧綦x器的隔離優于25分貝，功率提高到高水平的50兆瓦的光譜匹配半導體光放大器（SOA）。這種光學配置的主要優點是其對光反饋的弱敏感性，因為輸入功率為6～10毫瓦，使得SOA達到深飽和水平成為可能。在這種情況下，不需要在SOA的輸出端安裝光學隔離器，以防止光反饋。此外，這允許消除與隔離器內插入損耗相關的任何不希望的功率下降，其經常達到2分貝。MOPA方案的另一個優點是它只使用保偏光纖——沒有采用SM光纖耦合元件。大多數光纖組件都是建立在快軸阻斷技術上，保證了MOPA輸出的高值（極化消光比）（＞18分貝）
