詳情介紹

主要技術參數	單位	指標
工作波長范圍 (可選范圍)	nm	400~1625
插入損耗	dB	低達0.5dB
線寬	nm	可低達0.3nm
偏振相關損耗	dB	典型值小于0.3dB
工作溫度	℃	-20~+65
可承受的光功率		200mW: 標準產品 2W: 可以選購

Thin Film型光濾波器的工作原理:

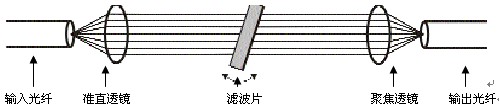

1. Thin-Film型光濾波器的設計原理簡介:

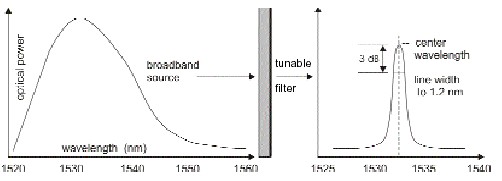

2. 帶通型光纖濾波器的工作特性示意圖:

3. Thin-Film型光濾波器的偏振依賴特性:

“P”光和”S”光在通過濾波器時的不同表現會對輸出光譜產生惡化和衰減

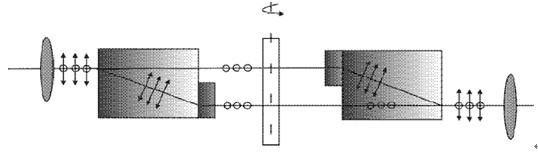

4. 降低PDL的優化設計,對P光和S光進行分別控制,處理后聚焦到輸出光纖.

輸入光的偏振態通過偏振分束鏡被分成兩個P光和S光,通過偏振控制器的控制,使得P光和S光同時低達濾波片,這樣保證了兩種偏振光得到了相同的濾波,經過濾波片后的光經過相反的偏振控制,再通過偏振合束鏡重新合束,經過聚焦后輸入到輸出光纖中,這種設計優化了光濾波器的偏振相關特性.

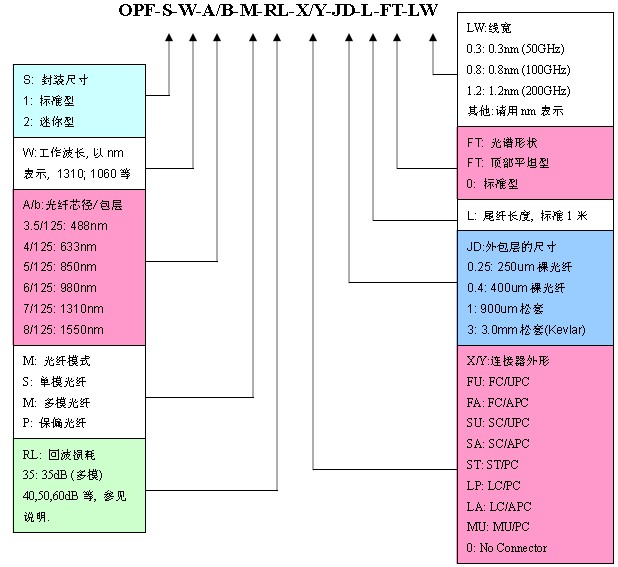

訂貨信息:

產品特點:
? 各種工作波長可選
? 窄帶帶通濾波,窄帶平坦帶通濾波可選
? 單模,多模,保偏光纖可選
? 最窄線寬可達0.3nm或者更窄
? 低插入損耗
應用領域:
? DWDM系統或者器件
? 光器件生產測試領域
? 光儀器儀表
? 其他領域

如何選購定做的產品:

本公司可以根據用戶的要求提供更多的定做產品,在選擇合適的光濾波器時請明確下面的問題,或者和我們的銷售人員聯系,以明確您的具體需求:
1. 您需要什么樣的工作波長?
2. 您需要什么樣的線寬?
3. 您是否需要頂部平坦,下降沿陡峭的Bandpass型濾波器?
4. 什么樣的光纖,單模,多模,保偏光纖? 什么樣的外徑或者光纜的保護材料能適合您的應用?
5. 什么樣的回波損耗能滿足您的應用?
6. 您的系統光功率是否超過250mW?
7. 加工時有沒有其他的要求?
