主要技術參數
|
單位
|
指標
|
|
工作波長范圍 (可選范圍)
|
nm
|
C; L; S-Band,標準產品,其他范圍可選
|
|
可調范圍
|
nm
|
標準產品50nm
|
|
精度
|
nm
|
<0.1nm (典型值)
|
|
線寬(FWHM)
|
nm
|
1.1+/0.1nm(標準); 0.3nm(可選)
|
|
波長/溫度漂移
|
nm/℃
|
<0.002
|
|
偏振相關損耗
|
dB
|
典型值小于0.3dB
|
|
插入損耗
|
dB
|
典型值小于2.5dB(整個可調范圍內)
|
|
可承受的光功率
|
|
200mW: 標準產品
|
Thin Film型光濾波器的工作原理:
1. Thin-Film型可調光纖濾波器的設計原理簡介:
2. 可調光纖濾波器的工作特性示意圖:
3. Thin-Film型光纖濾波器的偏振依賴特性:
“P”光和”S”光在通過濾波器時的不同表現會對輸出光譜產生惡化和衰減
4. 降低PDL的優化設計,對P光和S光進行分別控制,處理后聚焦到輸出光纖.
輸入光的偏振態通過偏振分束鏡被分成兩個P光和S光,通過偏振控制器的控制,使得P光和S光同時低達濾波片,這樣保證了兩種偏振光得到了相同的濾波,經過濾波片后的光經過相反的偏振控制,再通過偏振合束鏡重新合束,經過聚焦后輸入到輸出光纖中,這種設計優化了光濾波器的偏振相關特性.

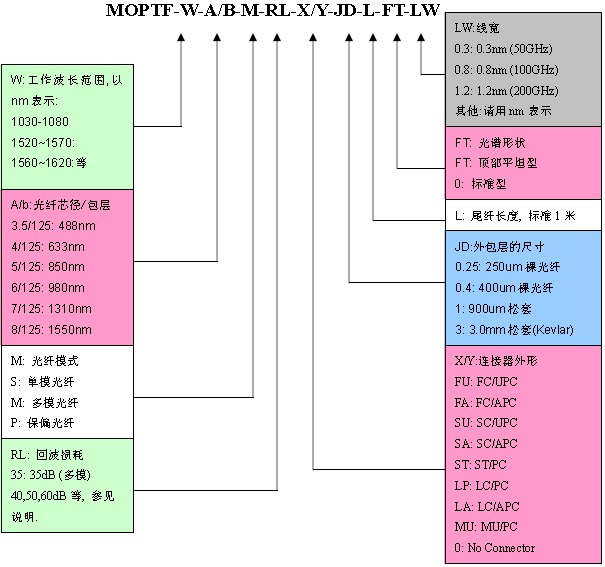

訂貨信息:
產品特點:
? 各種工作波長可選
? 高精度,可調范圍寬
? 單模,多模,保偏光纖可選
? 最窄線寬可達0.3nm或者更窄
? 低插入損耗
應用領域:
? DWDM系統或者器件
? 光器件生產測試領域
? 可調光源
? 新產品開發,光器件制造
? 試驗,研發領域
如何選購定做的產品:
本公司可以根據用戶的要求提供更多的定做產品,在選擇合適的光濾波器時請明確下面的問題,或者和我們的銷售人員聯系,以明確您的具體需求:
1. 您需要什么樣的工作波長?
2. 您需要什么樣的線寬?
3. 您是否需要頂部平坦,下降沿陡峭的Bandpass型濾波器?
4. 什么樣的光纖,單模,多模,保偏光纖? 什么樣的外徑或者光纜的保護材料能適合您的應用?
5. 什么樣的回波損耗能滿足您的應用?
6. 您的系統光功率是否超過250mW?
7. 加工時有沒有其他的要求?
應用/訂貨指南:
常見問題解答:
1. 手動可調型光纖濾波器的線寬是多少?能否根據需要的線寬定做?
標準產品的線寬(FWHM)為1.2nm,該濾波器是Fabry-Perot型濾波器,本公司可以根據用戶的實際需求,提供合適的線寬的光纖濾波器,例如更窄的線寬: 0.3nm.
2. 手動可調型光纖濾波器的最大可調范圍是多少?
標準的可調范圍是50nm,然而可跳濾波器可以在更寬的波長范圍內工作,例如100nm以上,不過更寬的范圍對線寬和插入損耗都會有影響,這是因?yàn)榭烧{(diào)濾波片在選通更短的波長時需要更大的角度造成的.
3. 光纖濾波器的線寬是如何定義的?
標準光纖濾波器的線寬被定以為光譜半高全寬(FWHM: Full Width Half Maximum),代表著光譜峰值功率下降了3dB時傳輸光譜的寬度.客戶可以根據要求定做,例如-0.3dB時的通帶寬度要求多少, -25dB時的通帶寬度要求多少等等.
4. 手動可調型光纖濾波器的傳輸譜線形狀受偏振影響嗎?
不受影響,本公司的可調型光纖濾波器采用了獨特的光學技術(參見上一頁)把偏振相關損耗降低到最低的限度.
5. 手動可調型光纖濾波器對其他不需要的波長”阻止”性能怎么樣?
標準的單一Fabry Perot腔型濾波器在-20dB的典型線寬大約為12nm.可以保證光纖濾波器在DWDM系統中的通道選擇(Channel Selection),去除寬帶光源中自激發輻射噪聲(ASE)中很好的應用.這種結構的光纖濾波器可以傳輸設計的工作波長范圍以外的某些波長,如果您有特殊的應用要求,請聯系我們的銷售人員.
6. 手動可調型光纖濾波器需要校準嗎?
不需要校準.
訂貨指南:
舉例一:
一個用戶希望降低寬帶光源的ASE噪聲,手動調節選擇傳輸波長,工作范圍在1550~1600nm, C+L波段,用戶需要非常窄的線寬.系統使用單模光纖,希望手動可調型光纖濾波器兩端都有FC/PC型連接器輸出.
本公司的產品編碼:
MOPTF-1550/1600-9/125-S-50-FU/FU-3-1-0.3
說明: 手動可調光纖濾波器, 1550~1600nm工作,50dB回波損耗,FC/UPC型光纖連接器,輸入輸出為3.0mm光纜1米長,0.3nm線寬.
舉例二:
一個用戶使用偏振寬帶光源,C-Band工作,希望使用手動可調型光纖濾波器選擇傳輸波長,需要窄線寬工作,并且抑制傳輸通帶以外的噪聲. 系統使用保偏光纖.
本公司的產品編碼:
MOPTF-1520/1570-8/125-P-60-FA/FA-3-1-0.3
說明: 手動可調光纖濾波器, 1520~1570nm工作,8/125um保偏光纖,60dB回波損耗,FC/APC型光纖連接器,輸入輸出為3.0mm光纜1米長,0.3nm線寬.
