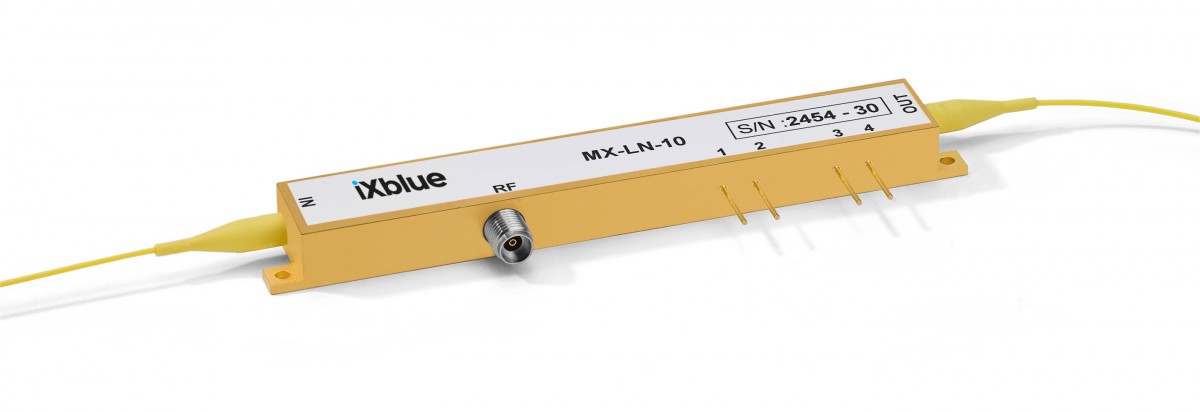

MX-LN-20光強度調制器
iXBlue-Photonics公司MX-LN系列LiNbO3強度調制器是一個完整的產品家族，其中MX-LN-20高性能強度調制器適合于20Gb/s速率的集成數字傳輸系統或者模塊。|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
MX-LN-20 |
||
|
半波電壓DC直流電極 |
V |
|
6.5 |
7.0 |
|
電光帶寬S21@-3dB |
GHz |
18 |
20 |
|
|
半波電壓RF電極@20GHz |
V |
|
7.5 |
8.0 |
|
抖動 |
dB |
|
0.5 |
1 |
|
電回波損耗S110-20GHz |
dB |
|
-12 |
-10 |
|
射頻連接器輸入電阻 |
Ω |
|
40 |
|
|
輸入阻抗直流連接器 |
Ω |
|
>1M |
|
|
內置光電探測器靈敏度（和輸入功率有關）（參見說明） |
A/W |
0.015 |
0.025 |
0.035 |
|
晶體：Lithium Niobate |
. |
X-cut Y-propagation |
||
|
波導制作（waveguide process） |
|
鈦擴散Titanium Indiffusion |
||
|
插入損耗 |
dB |
|
4.0 |
5.0 |
|
光回波損耗 |
dB |
|
<-40 |
|
|
波長相關損耗（1480-1600nm） |
dB |
|
0.5 |
1.0 |
|
直流（DC）消光比 |
dB |
20 |
22 |
|
|
內置光電探測器消光比（參見說明） |
dB |
|
3 |
6 |
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
SMF-28單模光纖1.5米長，900um（PMF可選） |
||
|
輸入RF連接器 |
|
Wiltron Female K |
||
|
DC連接器 |
|
Pin feed-through直徑：1.0mm |
||
|
光電二極管輸出連接器（選用時） |
|
Pin feed-through直徑：1.0mm |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
工作溫度 |
℃ |
0~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
DC輸入最大電壓 |
V |
±20 |
||
|
最大RF輸入功率 |
dBm |
+28 |
||
|
最大輸入光功率 |
mW |
100 |
||
產品特點:
? 更寬的工作帶寬適合于有效的前向糾錯（FEC）實現和25Gb/s的有效傳輸速率系統
? 針對NRZ和RZ調制機制優化設計
? 工作波長范圍寬適合DWDM傳輸系統C波段和L波段
? 偏置電極和RF輸入分離
? 低驅動電壓
? 高電光帶寬（20GHz或更高）
應用領域:
? DWDM傳輸系統，C波段和L波段工作
? 20Gb/s有效速率傳輸系統
可選項
? 內置監控光電探測器，可集成RF驅動器
? 輸入輸出光纖可選
? 1300nm波段器件可選
可配置的附件：
? 優化設計的外置RF驅動器：DR-GA系列
? 偏置控制器 MBC-1000
訂貨信息:
MX-LN-BW-XX-Y-Z-AB-CD
BW：電光帶寬 10代表>12GHz; 20代表>18GHz
XX: 00 無內置光電探測器；PD內置光電探測器
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
指標說明應用領域
