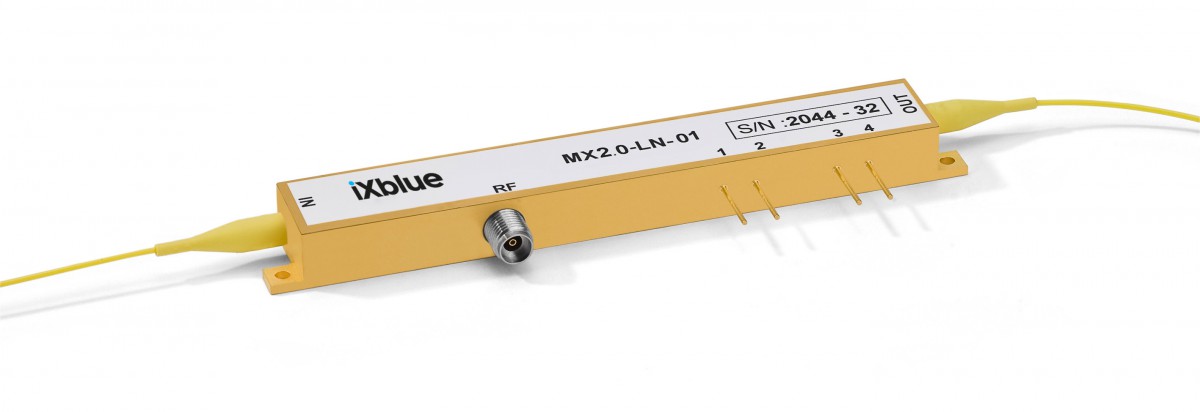

MX2000-LN-10光強度調制器
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
MX2000-LN-10 |
||
|
工作波長范圍 |
nm |
1900 |
2050 |
2200 |
|
光插入損耗 |
dB |
- |
4 |
5.5 |
|
電光帶寬 |
GHz |
10 |
12 |
- |
|
RF半波電壓@50kHz |
V |
- |
9.5 |
11 |
|
直流半波電壓 |
V |
- |
11 |
13 |
|
DC消光比 |
dB |
20 |
22 |
- |
|
RF輸入阻抗 |
Ω |
- |
50 |
- |
|
直流輸入阻抗 |
MΩ |
- |
1 |
- |
|
晶體：Lithium Niobate |
|
X-cut Y-propagation |
||
|
波導制作 |
|
Ti diffusion |
||
|
光回波損耗 |
dB |
-40 |
-45 |
|
|
輸入光纖 |
|
Nufern PM 19501.5米長 |
||
|
輸出光纖 |
|
Nufern PM19501.5米長 |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
輸入射頻連接器 |
|
Wiltron Female K type (SMA兼容) |
||
|
工作溫度 |
℃ |
0 ~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
最大RF輸入光功率 |
dBm |
28 |
||
|
最大偏壓（Bias Voltage） |
V |
-20 ~ +20 |
||
|
最大輸入光功率 |
dBm |
20 |
||
MPX2000-LN-10-XX-Y-Z-AB-CD
XX：內置光電探測器PD； 00代表無PD； PD代表集成PD
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
【說明】光纖連接器類型為Seikoh-Giken，窄鍵位
? 低插入損耗
? 低半波電壓
? 2um波段特別設計的鈮酸鋰波導
? 2um波段的偏振保持光纖
? 可達10GHz的電光帶寬
應用領域:
