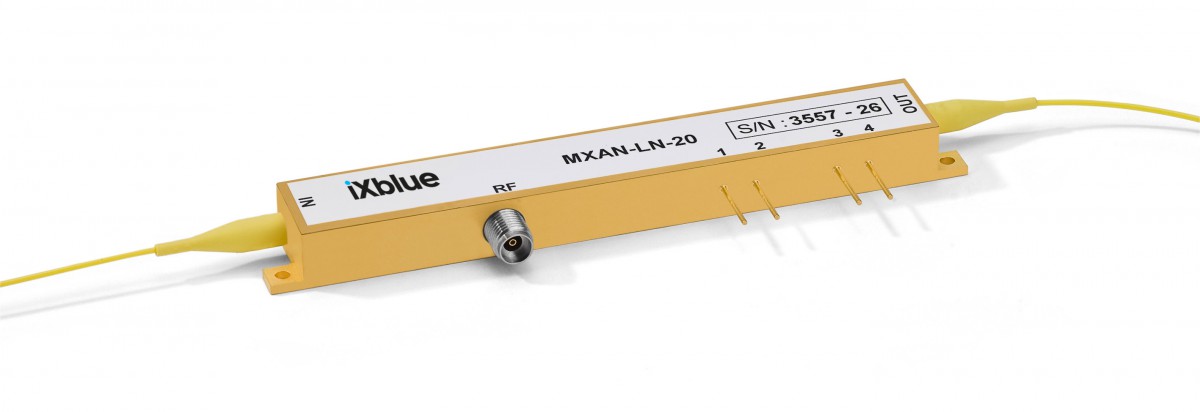

MXAN-LN-20光強度調制器
iXBlue公司MXAN-LN系列LiNbO3強度調制器是一個完整的產品家族，MXAN-LN強度調制器采用鈦擴散鈮酸鋰波導（Titanium In-diffused Lithium Niobate Waveguide）制作，器件具有長時間的穩定性和與工作溫度無關的性能表現。
由于MXAN-LN系列強度調制器采用了無啁啾（Chirp-free）X-Cut設計，該系列調制器可以作為長距離和超常距離傳輸系統的理想器件。
無論是點到點（Point-to-Point）還是密集波分復用（DWDM）傳輸系統，MXAN-LN系列強度調制器都可以在RZ/NRZ和Duobinary調制制式下具有同樣出色的性能表現。
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
MXAN-LN-20 |
||
|
工作波長 |
nm |
1530 |
1550 |
1625 |
|
電光帶寬S21@-3dB |
GHz |
20 |
25 |
|
|
半波電壓RF電極@50kHz |
V |
|
5 |
5.5 |
|
半波電壓RF電極@20GHz |
V |
|
7 |
8 |
|
抖動 |
dB |
|
0.5 |
1 |
|
電回波損耗S110-12GHz |
dB |
|
-12 |
-10 |
|
射頻連接器輸入電阻 |
Ω |
|
50 |
|
|
輸入阻抗直流連接器 |
MΩ |
|
1 |
|
|
半波電壓DC直流電極 |
V |
- |
7 |
8 |
|
晶體：Lithium Niobate |
|
X-cut Y-propagation |
||
|
波導制作（waveguide process） |
|
鈦擴散Titanium Indiffusion |
||
|
插入損耗 |
dB |
|
3.5 |
4.5 |
|
光回波損耗 |
dB |
-40 |
-45 |
|
|
直流（DC）消光比 |
dB |
20 |
25 |
|
|
輸入RF連接器 |
|
Wiltron Female K |
||
|
DC連接器 |
|
Pin feed-through直徑：1.0mm |
||
|
光電二極管輸出連接器（選用時） |
|
Pin feed-through直徑：1.0mm |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
工作溫度 |
℃ |
0~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
DC輸入最大電壓 |
V |
±20 |
||
|
最大RF輸入功率 |
dBm |
28 |
||
|
最大輸入光功率 |
dBm |
20 |
||
可選項：
? 內置監控光電探測器，可集成RF驅動器
? 輸入輸出光纖可選
可配置的附件：
? 優化設計的外置RF驅動器：DR-GA系列
? 偏置控制器 MBC-1000
訂貨信息:
MXAN-LN-BW-XX-Y-Z-AB-CD
BW：電光帶寬 10代表>12GHz; 20代表>18GHz
XX: 00 無內置光電探測器；PD內置光電探測器
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
產品特點:
? SONET OC-192和SDH STM-64兼容
? 針對NRZ和RZ調制機制優化設計
? 工作波長范圍寬適合DWDM傳輸系統C波段和L波段
? 偏置電極和RF輸入分離
? 低驅動電壓
? 高電光帶寬（20GHz或更高）
應用領域:
? 遠程遙控
? 雷達 / 衛星通信
? 測試和測量
? 高達25GHz高頻光纖傳輸
指標說明應用領域
