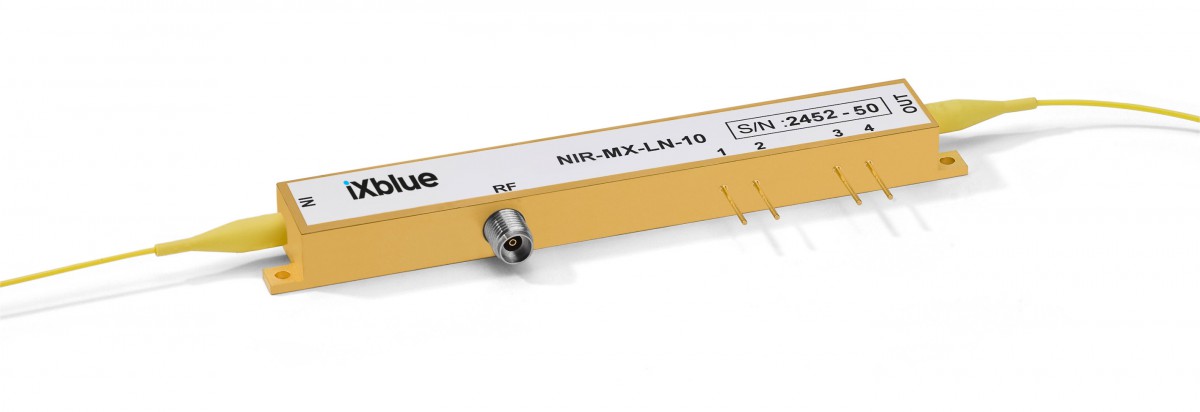

NIR-MX-LN-10 光強度調制器
iXBlue公司提供的NIR-LN系列LiNbO3強度和相位調制器特別針對1064nm和近紅外波長設計，為工作在近紅外波段的用戶提供LiNbO3外調制器帶來的出色性能：高速，高消光比，相位控制，可靠性。|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
NIR-MX-LN-10 |
||
|
工作波長 |
nm |
980 |
1060 |
1150 |
|
NIR-MX-LN-10電光帶寬S21@-3dB |
GHz |
10 |
12 |
|
|
NIR-MX-LN-10 VpRF電極@50kHz |
V |
|
3.5 |
4.5 |
|
NIR-MX-LN-10 VpRF電極@10GHz |
V |
|
4.5 |
5.5 |
|
電回?fù)pS110-High cut-off電光帶寬 |
dB |
|
-12 |
-10 |
|
抖動 |
dB |
|
0.5 |
1 |
|
輸入阻抗射頻連接器 |
Ω |
|
50 |
|
|
輸入阻抗直流連接器 |
MΩ |
|
1 |
|
|
內置光電探測器靈敏度（和輸入功率有關）（參見說明） |
A/W |
0.015 |
0.025 |
0.035 |
|
晶體：Lithium Niobate |
|
X-cut Y-propagation |
||
|
波導制作（waveguide process） |
|
質子交換Proton exchange |
||
|
插入損耗 |
dB |
|
3.5 |
4.5 |
|
光回波損耗 |
dB |
-40 |
-45 |
|
|
VπDC直流電極 |
V |
|
4.5 |
5 |
|
內置光電探測器消光比（參見說明） |
dB |
|
3 |
6 |
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸入RF連接器 |
|
Wiltron Female K |
||
|
DC連接器 |
|
Pin feed-through直徑：1.0mm |
||
|
光電二極管輸出連接器（選用時） |
|
Pin feed-through直徑：1.0mm |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
工作溫度 |
℃ |
10 ~ +65 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
DC輸入最大電壓 |
V |
±20 |
||
|
最大RF輸入功率 |
dBm |
28 |
||
|
最大輸入光功率 |
dBm |
20 |
||
說明： 當選用內置光電探測器時的指標。
訂貨信息:
NIR-MX-LN-BW-XX-Y-Z-AB-CD
BW：電光帶寬
XX: 00 無內置光電探測器；PD內置光電探測器
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
可選項：
? 內置監控光電探測器
? 輸入輸出光纖可選
? 低帶寬/高帶寬
可配置的附件：
? 優化設計的外置RF驅動器：DR-GA系列
? 偏置控制器 MBC-1000
產品特點:
? 質子交換波導處理-高非線性效應功率閾值，高光折變效應功率閾值
? 高消光比：30dB (強度調制器)
? 低驅動電壓，低插入損耗
? 單驅動結構-容易使用
? 偏置電極和RF輸入分離（強度調制器）
? 高功率處理能力：100mW@1064nm
? 高電光帶寬（10GHz或更高）
應用領域:
? 脈沖產生，脈沖整形，脈沖拾取
? 激光雷達傳感
