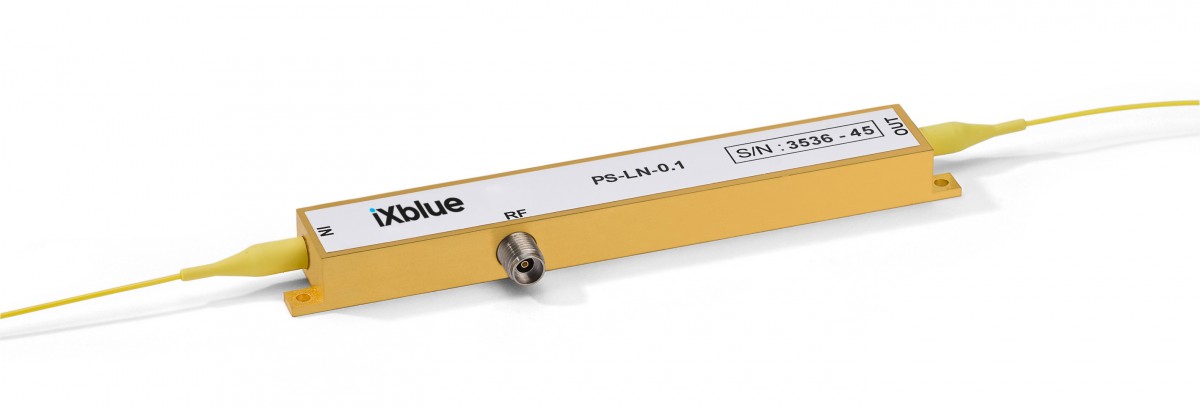

PS-LN-0.1 鈮酸鋰電光調制器偏振開關
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
PS-LN-0.1 |
||
|
電光帶寬S21@-3dB |
MHz |
100 |
150 |
|
|
半波電壓RF電極@50kHz |
V |
|
5 |
|
|
半波電壓RF電極@150MHz |
V |
|
7 |
|
|
電回?fù)p |
dB |
|
-12 |
-10 |
|
抖動 |
dB |
|
0.5 |
1 |
|
輸入阻抗射頻連接器 |
Ω |
|
10000 |
|
|
晶體 |
. |
Lithium Niobate X-Cut Y-Prop |
||
|
波導制作（waveguide process） |
|
鈦擴散（Titanium diffusion） |
||
|
插入損耗 |
dB |
|
3.5 |
4 |
|
工作波長 |
nm |
1530 |
1550 |
1580 |
|
光回波損耗 |
dB |
-40 |
-45 |
|
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
輸入射頻連接器 |
|
Wiltron Female K type |
||
|
工作溫度 |
℃ |
0~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
最大RF輸入功率 |
dBm |
28 |
||
|
最大輸入光功率 |
dBm |
20 |
||
應用領域:
? 偏振控制
? 偏振擾頻
? 測試和測量
