2um波段脈沖應用色散補償光纖（SM2000D PM2000D)
Coherent/Nufern公司推出的單模（SM2000D）光纖和保偏（PM2000D）光纖針對2um波段色散補償應用設計，其纖芯玻璃組份設計（材料色散的主要因素）以及波導設計（波導色散的主要因素）都經過了優化，確保該光纖在2um波長范圍內表現為負色散。
SM2000D和PM2000D光纖的纖芯直徑大約2um，數值孔徑約為0.4，在2um波長的模場直徑（MFD）為4um。其125um包層直徑使得該光纖和用于預放大器級的有源和無源光纖有很好的兼容性，同事容易使用傳統的切割和熔接設備進行處理。這些色散優化的光纖尤其適用于2um波段的脈沖光纖激光器和光纖放大器。
參數
單位
指標
型號
SM2000D
PM2000D
工作波長
nm
1500-2100
1500-2100
纖芯數值孔徑
NA
0.370
0.370
模場直徑MFD（估計）@2000nm
um
4.0
4.0
截止波長
nm
1150±50
1150±50
色散@1550nm
ps/(nm.km)
-50±10
-50±10
色散@2000nm
ps/(nm.km)
-55±10
-55±10
色散斜率@2000nm
ps/(nm2.km)
~0
~0
歸一化串擾(2m, @1550nm)
dB
N/A
≤ -20.0
纖芯直徑
um
2.1
2.1
包層直徑
um
125.0±1.0
125.0±2.0
涂覆層直徑
um
245.0±15.0
245.0±15.0
涂覆層材料
Acrylate
Acrylate
強度測試水平
kpsi
≥100kpsi (0.7GN/m2)
≥100kpsi (0.7GN/m2)

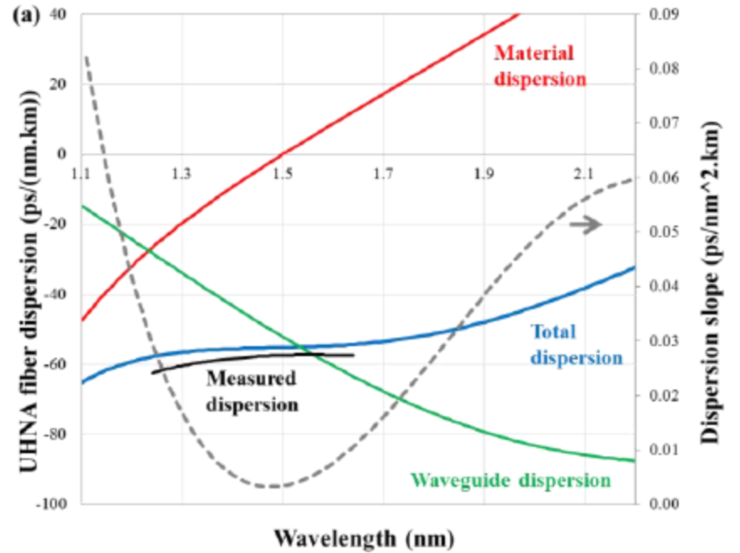

高數值孔徑光纖的色散（參考）：

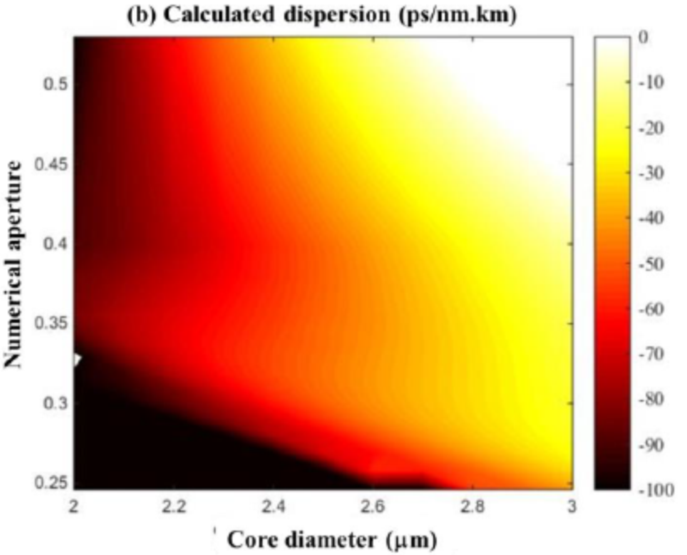

芯徑（數值孔徑）-->色散模擬計算結果
主要特性:
? 先進的波導設計-時域脈沖整形適用于1.6um到2.1um。
? PANDA型光纖設計-線偏振激光器應用
? 所有光纖的篩選測試強度>100kpsi-對確保光纖在盤繞情況下的長期可靠性至關重要
? 超快脈沖光纖激光器
? 激光遙感和激光雷達（LIDAR）
