UHNA超高數值孔徑單模光纖
Coherent/Nufern公司UHNA超高數值孔徑單模光纖是連接高數值孔徑光波導和低數值孔徑傳輸光纖的理想橋接光纖，一方面UHNA光纖和其他高數值孔徑光纖（波導）具有很高的耦合效率，另一方面，UHNA光纖的成分組和使得UHNA光纖和普通傳輸光纖熔接時纖芯熱擴束，從而保證UHNA和低數值孔徑傳輸光纖的低損耗的熔接。|
參數 |
單位 |
指標 |
|||
|
型號 |
|
UHNA1 |
UHNA3 |
UHNA4 |
UHNA7 |
|
工作波長 |
nm |
1100-1600 |
980-1600 |
1100-1600 |
1500-2000 |
|
纖芯數值孔徑 |
NA |
0.28 |
0.35 |
0.35 |
0.41 |
|
模場直徑@1100nm |
um |
3.3±0.3 |
2.6±0.3 |
2.6±0.3 |
N/A |
|
模場直徑@1310nm |
um |
4.0±0.3 |
3.3±0.3 |
3.3±0.3 |
N/A |
|
模場直徑@1550nm |
um |
4.8±0.3 |
4.1±0.3 |
4.0±0.3 |
3.2±0.3 |
|
截止波長 |
nm |
1000±50 |
900±50 |
1050±50 |
1450±50 |
|
纖芯直徑 |
mm |
2.5 |
1.8 |
2.2 |
2.4 |
|
包層直徑 |
mm |
125.0±1.0 |
125.0±1.0 |
125.0±1.0 |
125.0±1.0 |
|
涂覆層直徑 |
um |
250.0±20.0 |
250.0±20.0 |
250.0±20.0 |
250.0±20.0 |
|
纖芯/包層同心度偏差 |
um |
<0.50 |
<0.50 |
<0.50 |
<0.50 |
|
涂覆層同心度 |
um |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
強度測試水平 |
kpsi |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
UV Cured Dual Acrylate |
UV Cured Dual Acrylate |
UV Cured Dual Acrylate |
|
工作溫度 |
℃ |
-40 ~ +85 |
-40~ +85 |
-40 ~ +85 |
-40 ~ +85 |
|
短期彎曲半徑 |
mm |
≥ 12 |
≥ 12 |
≥ 12 |
≥ 12 |
|
長期彎曲半徑 |
mm |
≥ 25 |
≥ 25 |
≥ 25 |
≥ 25 |

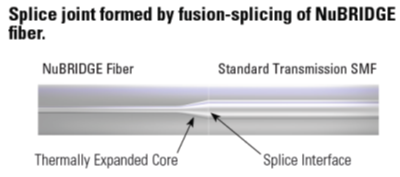

NuBridge光纖纖芯熱擴束和標準光纖形成模場匹配的熔接：
主要特性:
? 高數值孔徑-彎曲不敏感光纖適合小尺寸封裝器件

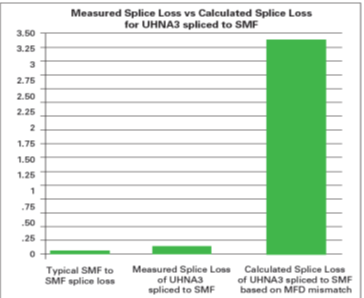

? 熱擴束纖芯-能夠和通信光纖低損耗熔接
? 小模場直徑-能夠和平面波導高效率耦合
應用領域:
? 氟化物光纖或者其他非石英光纖連接
? 平面波導
? 高數值孔徑光源的尾纖
