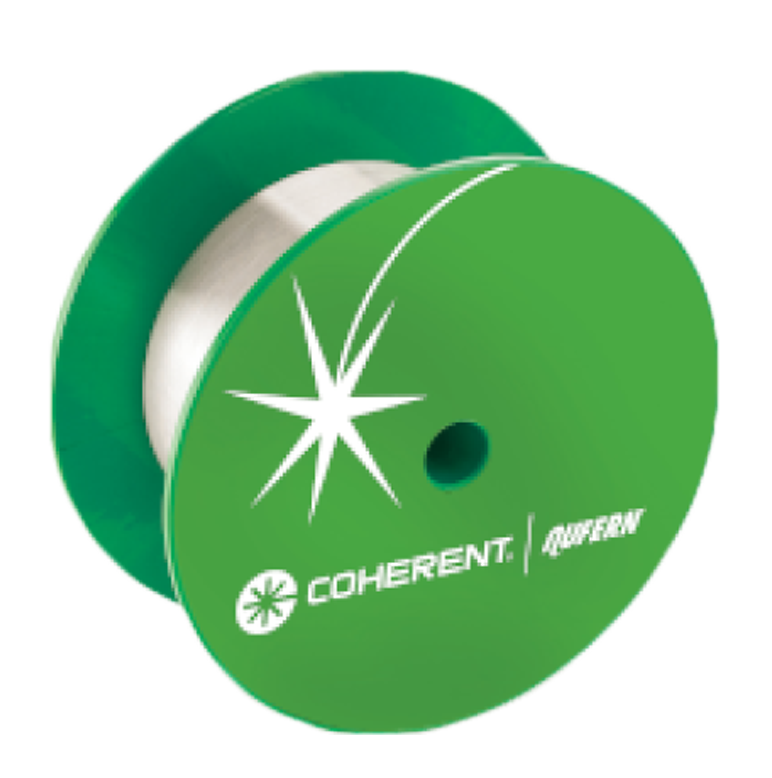

PWG1-XP平面波導單模光纖
Coherent/Nufern公司超高性能平面波導光纖（Planar Waveguide Fiber），PWG1-XP為高數值孔徑光波導結構低損耗的熔接提供了一個解決方案。工業發展的需要對新型的平面波導（PWG）技術和現有的光纖結構之間能夠有一個容易的橋接接口，Coherent/Nufern平面波導光纖是連接高數值孔徑平面波導和低數值孔徑傳輸光纖優秀的橋接光纖，通過對PWG1-XP成分的優化設計，該光纖在熔接過程中纖芯被熱擴束，因而能夠和傳輸光纖的低損耗熔接。|
參數 |
單位 |
指標 |
|
型號 |
|
PWG1-XP |
|
工作波長（一般情況下） |
nm |
1350-1600 |
|
MFD @ 1550nm |
um |
4.8±0.5 |
|
二階模式截止波長 |
nm |
1330±50 |
|
數值孔徑 （NA） |
NA |
0.26 |
|
彎曲損耗 (1550nm, 100圈,13mm半徑) |
dB |
0.001 |
|
彎曲半徑（@1550nm,每100turns損耗0.05dB） |
mm |
Much Less than LTBR |
|
包層直徑 |
um |
125±0.5 |
|
涂覆層直徑 |
um |
245±10 |
|
纖芯/包層同心度偏差 |
um |
≤0.3 |
|
包層/涂覆層偏差 |
um |
≤5 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
|
工作溫度 |
℃ |
-55 ~ +85 |
|
短期彎曲半徑 |
mm |
≥6 |
|
長期彎曲半徑 |
mm |
≥13 |
光纖結構圖：
主要特性:
? 高數值孔徑-彎曲不敏感光纖適合小尺寸封裝器件
? 熱擴束纖芯-能夠和通信光纖低損耗熔接
? 小模場直徑-能夠和平面波導高效率耦合
應用領域:
? 平面波導結構的尾纖
? 橋接光纖
