PM-NDF-5/125雙包層光纖
Coherent/Nufern公司摻釹保偏雙包層光纖是針對1060nm單模工作，包層泵浦波長為808nm，優化設計的雙包層光纖。6um模場直徑的設計可以保證光纖能夠和標準的單模光纖（1060nm）低損耗的熔接，125um包層直徑的設計則可以使PM-NDF-5/125能夠和業界多種標準的泵浦合束器（pump combiner）兼容。 偏振保持（Panda型）的設計可以讓PM-NDF-5/125在保偏光纖激光器，光纖放大器中獲得應用。|
參數 |
單位 |
指標 |
|
型號 |
|
PM-NDF-5/125 |
|
工作波長（一般情況下） |
nm |
1060-1115 |
|
二階模式截止波長 |
nm |
980±50 |
|
MFD @ 1060nm (模場直徑) |
um |
6.0±1.0 |
|
包層釹離子吸收 @ 808nm |
dB/m |
1.0±0.3 |
|
纖芯數值孔徑 （NA）普通 |
NA |
0.15 |
|
包層數值孔徑 （NA）普通 |
NA |
0.46 |
|
雙折射 |
B |
2.8x10-4 |
|
包層直徑 |
um |
125±2 |
|
涂覆層直徑 |
um |
245±15 |
|
涂覆層材料 |
低折射率聚酯 |
說明：非摻雜匹配型光纖可以提供

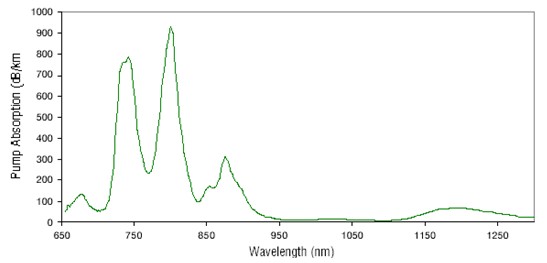

光纖波長vs衰減曲線：
主要特性:
? 1060nm處單模輸出
? Panda型保偏光纖設計
? 兼容808nm泵浦激光管
? 125um包層能夠兼容標準的泵浦合束器
應用領域:
? 連續，脈沖光纖激光器
? 保偏光纖放大器
? 保偏光纖激光器
? 在1060nm處，可以選擇替代摻鐿光纖
