保偏光纖準直器
本公司提供全系列的保偏光纖準直器產品，標準產品為尾纖型保偏光準直器，透鏡采用1.8mm Grin透鏡，其他透鏡類型可以提供。產品具有低的背向反射,用來準直出纖光束達到想要的光束直徑,廣泛應用于激光二極管,光電二極管探測器,聲光調制器等光學器件相配合的系統中. 光纖準直器可以成對使用,用來把光耦合進/出其他光學器件.因此,他們是其他器件光纖耦合封裝的理想器件.|
參數 |
單位 |
指標 |
|
工作波長 |
nm |
1310;1550其他波長請指定 |
|
工作波長范圍 |
nm |
中心波長±30 |
|
工作距離（成對使用中間束腰位置） |
mm |
5 -10(或者指定) |
|
光束直徑 |
um |
~0.5mm |
|
透鏡規格 |
|
Grin透鏡f=1.8mm（其他可選） |
|
典型插入損耗 （5mm處） |
dB |
0.20 |
|
最大插入損耗（5mm處） |
dB |
0.25 |
|
典型偏振消光比 |
dB |
25 |
|
最小偏振消光比 |
dB |
22 |
|
回波損耗 |
dB |
>50(60dB可選) |
|
功率承受能力 |
mW |
>500 |
|
光纖類型 |
|
Panda型保偏光纖 |
|
尾纖類型 |
|
900um（標準）其他可選 |
|
尾纖長度 |
m |
1.5米（標準）其他請指定 |
|
封裝尺寸 |
mm |
3.2（直徑）x10mm(長度) |
|
工作溫度 |
°C |
-5~+70 |
|
存儲溫度 |
°C |
-40~+85 |
技術指標說明:
? 其他波長的產品可以提供，用戶可以指定180nm~2000nm波長范圍內的各種波長,例如: 488nm; 532nm; 633nm, 780nm; 820nm; 850nm; 980nm; 1053nm; 1064nm; 1083nm; 1310nm; 1480nm; 1550nm等.
? 本公司提供各種規格的透鏡產品，滿足不同要求的選擇，具體要求可以聯系我們的銷售人員。
? 用戶可以要求達到的回波反射的指標.其中60dB的回波反射指標只針對1310nm和1550nm波長.
? 用戶根據自己的要求定購需要達到的光束直徑值,不同的光束直徑需要不同的透鏡來實現,具體要求,請聯系本公司的銷售人員,他們會為您選擇合適的透鏡.
? Receptacle型單模準直器的標準配置為FC/PC型單模適配器接口,使用中需要和FC/PC型,或者FC/UPC型單模連接器的單模跳線或者尾纖相連接.
光纖準直器的準直光束直徑(Collimated Beam Diameter,簡稱BD)和全發散角(Full Divergence Angle,簡稱DA),與透鏡的焦距長度,光纖的纖芯直徑,以及光纖的數值孔徑(NA)有關.公式如下:
BD(mm) = 2 x f(mm) x NA; DA(mrad)=a(um) / f(mm)
光纖準直器的工作原理:
NA: 光纖的數值孔徑; a: 光纖的芯徑; BD: 光束直徑; DA: 發散角度; f: 透鏡的焦距
產品特點:
? 各種工作波長可選
? 各種光束直徑選擇
? 多種透鏡可選.

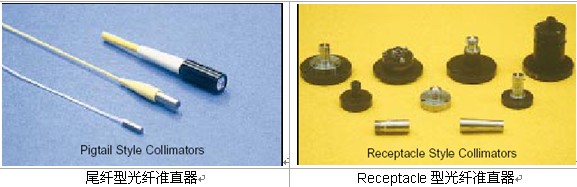

? 尾纖型/Receptacle型可選
? 低插入損耗,低回波反射
? 高功率工作可選
應用領域:
? 光學器件封裝單模輸出
? 光源-單模光纖耦合
? 單模光纖-光電二極管耦合
? 其他研究領域
訂貨信息:
訂貨時請說明下列信息：
1. 您的工作波長？
2. 您需要的輸出光束直徑？
3. 您需要的輸出光束發散角？
4. 輸出光纖類型？
5. 連接器類型？
需要特殊要求的保偏光纖準直器請和我們的銷售人員取得聯系。
