技術指標說明:
? 插入損耗的測量: 使用FC/UPC型連接器, FC/APC型的插入損耗會增加0.2dB.
? 回波損耗: 1300nm和1550nm的指標為實際測量值,其他波長的指標為估計值.
? 消光比定以為保偏光纖跳線本身的消光比,不代表保偏光纖跳線和其他器件相連接時的消光比.
? 偏振角度偏差: 基本上指的是優化的偏振軸和連接器定位鍵之間的角度.對488nm的保偏光纖跳線,這個角度指的是連接器定位鍵   和光纖應力軸(stress rod)之間的角度.
? 偏振角度偏差: 只針對FC型光纖連接器,對其他類型的光纖連接器,偏差可能會大一些.
? FC型保偏光纖連接器有兩種規格,2.00mm定位鍵(窄鍵位)和2.14mm定位鍵(寬健位),訂貨時請仔細選擇.本公司的標準產品采用2.00mm定位鍵(窄鍵位)型連接器.
? 本公司提供和保偏光纖跳線配合使用的各種適配器,插座型(receptacle)適配器等.
? 488nm保偏光纖使用的是(pure fused silica core)型光纖,其他波長的保偏光纖為摻雜纖芯型(doped core)保偏光纖

在制作過程中,為了保證保偏光纖的偏振光軸和連接器的定位鍵對準,可以旋轉光纖或者連接器,在檢測的情況下,調整到最佳的對準位置,然后加入膠水固定.本公司的保偏光纖跳線采用了獨特設計的連接器和插芯,從而能夠保證更為優秀的對準性能.

一般保偏光纖跳線會采用慢軸對準的方式, 如下圖所示,本公司同時可以提供,非固定型,可以旋轉的PC型連接器結構的保偏光纖跳線,光軸沒有對準并且固定,可以滿足實驗室領域的需要.

普通保偏光纖跳線的消光比可以達到20dB以上,本公司可以提供更高消光比的產品,例如:30dB,使用Panda型保偏光纖制作,當然其他類型的保偏光纖也可以提供,我們愿意為客戶提供的保偏光纖制作各種保偏光纖跳線.
請仔細瀏覽我們的產品訂貨信息或者聯系我們的銷售人員,以方便您選擇合適的產品和服務.
應用領域:
? 高速光纖通信
? 集成光學封裝
? 干涉儀型傳感領域
? 相干通信領域
? 其他應用領域
產品特點:
? 高消光比,低插入損耗
? 各種工作波長可選,各種連接器類型可選
? 重復性好(+/-0.2dB)

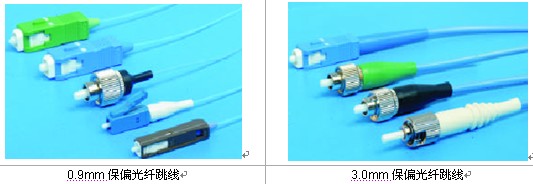

? 多種外徑光纜可選,滿足各種應用場合
? 可以研磨各種插芯端面角度
? 滿足Telcordia標準

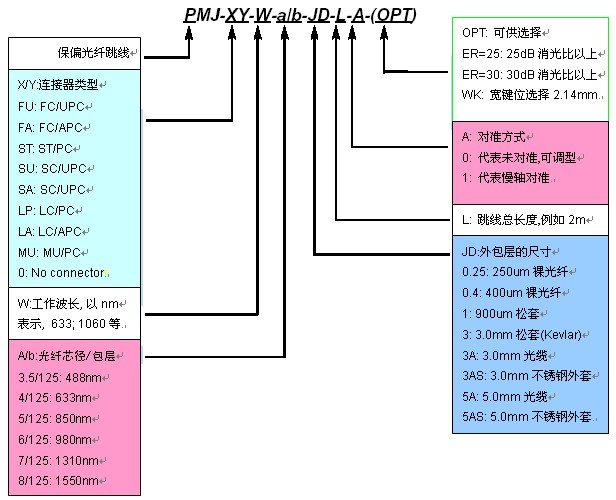

訂貨信息:

如何選購定做的產品:
本公司可以根據用戶的要求提供更多的定做產品,在選擇定做的保偏光纖跳線時請明確下面的問題,或者和我們的銷售人員聯系,以明確您的具體需求:
1. 您需要什么樣的工作波長?
2. 您需要的跳線想和什么樣的適配器連接?
3. 什么樣的光纖外徑或者光纜的保護材料能適合您的應用?
4. 您需要什么樣的消光比水平? 20dB, 25dB或者30dB?
5. 什么樣的回波損耗能滿足您的應用?
6. 您的系統光功率是否超過250mW?
7. 加工時有沒有其他的要求?
