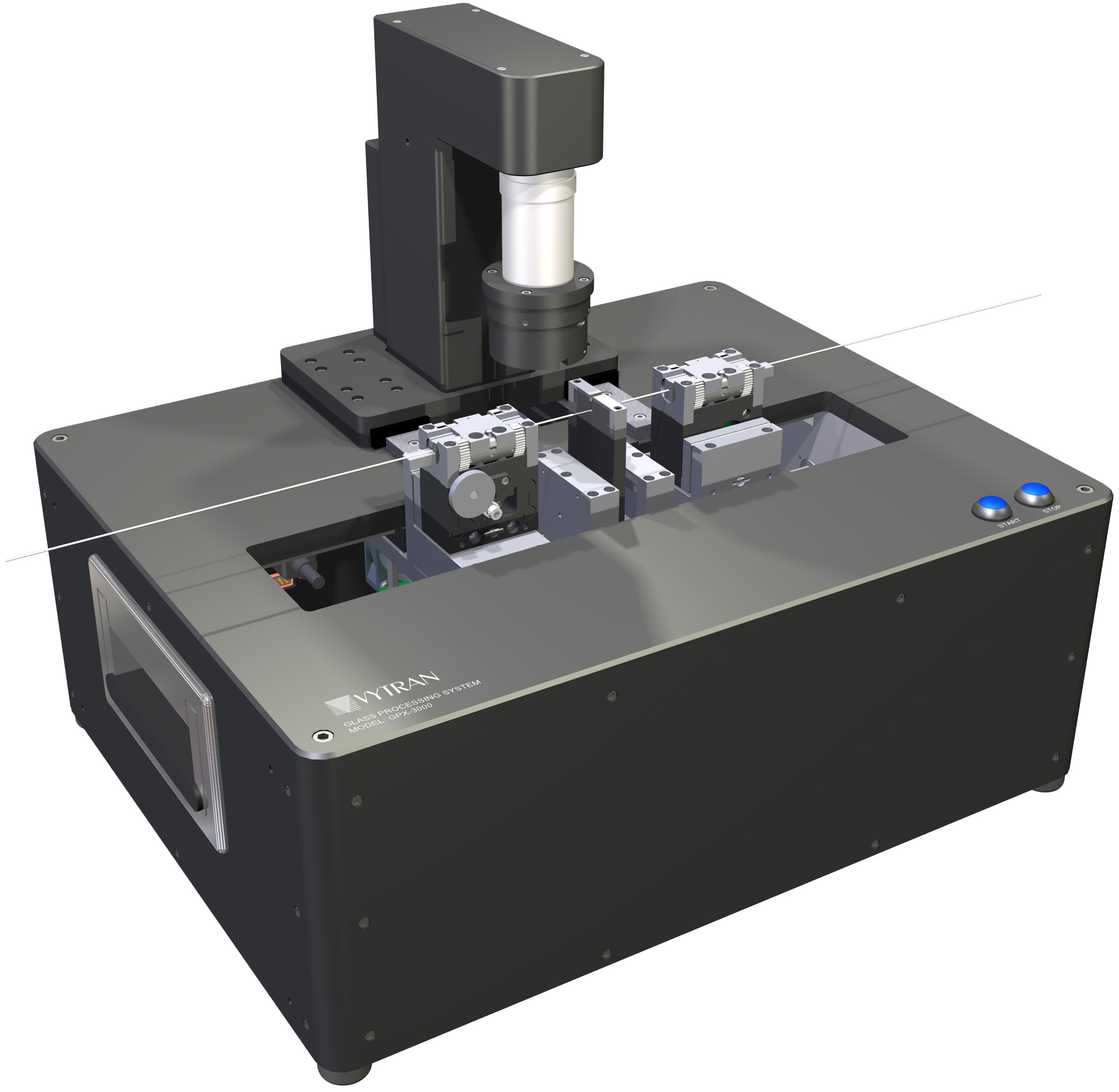

GPX-3000系列光纖及玻璃加工處理系統
GPX-3000系列，玻璃加工處理系統及光纖熔接機,在過去超過23年的時間里，Vytran一直在玻璃加工處理和特種光纖熔接領域處于領先的地位，并且開放完成了詳盡完備的應用資料庫，這些技術積累和應用經驗被應用到我們的GPX-3000系列光纖加工處理系統中。GPX-3000系列產品都屬于多用途的玻璃加工處理和光纖熔接系統平臺，不但可以用于光纖熔接，還可以用來制作光纖錐形，光纖耦合器和光纖合束器，光纖端帽等，能夠處理直徑40um到可達2.0mm直徑的光纖。所有GPX-3000系統都具有一個由石墨材料制作的細絲“火爐”裝置，為精密控制玻璃處理過程提供一個與周邊環境無關，高度穩定的高溫?zé)嵩矗度胧降膶?shí)時控制系統和功能強大的工控機級別的宏編程語言能夠允許操作人員自己創建特定的“事件驅動”式 的常用程序，滿足快速靈活的工藝過程開發要求。所有高端系統通信都通過“用戶友好”的PC基礎的圖文界面接口實現，容易使用而且便于數據存儲。
此外，GPX-3000系統還因?yàn)槿康募梢惑w化設計，尺寸小巧，為用戶提供持續穩定的高性能玻璃加工處理解決方案在工業界獨樹一幟；而不是一個簡單的硬件堆積而成實驗室工具。Vytran成熟并且高度集成化的設計使得GPX-3000系列化家族產品成為大批量開發和生產熔融拉錐器件，以及大芯徑光纖熔接的理想平臺，尤其適合于光纖激光器以及其他特殊的應用。
|
型號 |
GPX-3100 |
GPX-3300 |
GPX-3400 |
GPX-3600 |
|
光纖類型（非保偏） |
MM,SM,PCF,LMA,圓形，非圓形，石英，軟玻璃 |
|||
|
光纖類型（保偏） |
N/A |
熊貓型，領結型，橢圓以及多種其他類型（請聯系廠家） |
||
|
最大光纖包層直徑 |
2.0mm (軟玻璃) 1.5mm（石英） |
1.25mm |
1.7mm （可達2mm）參見說明1 |
|
|
熔接方法 |
細絲熔接 |
|||
|
細絲溫度范圍 |
室溫到2500度 |
|||
|
典型熔接損耗 |
0.02dB SMF (ITU G.652) |
|||
|
熔接損耗估計（說明2） |
N/A |
包括（基于模式耦合的特有方法） |
||
|
典型熔接強度 |
>250kpsi SMF (ITU G.652)使用LDC-400或者其它合適方法切割光纖或者處理光纖端面 |
|||
|
熔接點強度加強 |
N/A |
包括 （回火拋光） |
||
|
偏振串?dāng)_ |
N/A |
Panda >35dB, 其它>30dB |
||
|
光纖側面成像 |
側面成像纖芯成像，真正纖芯成像技術 |
|||
|
光纖端面成像 |
包括，用于保偏光纖對軸以及光纖端面觀察（說明3） |
|||
|
光纖對準方式 |
手動（說明4） |
自動（說明5） |
||
|
光纖觀察和測量（說明6） |
|
|
|
|
|
纖芯直徑 |
包括（自動測量） |
|||
|
包層/光纖直徑 |
包括（自動測量） |
|||
|
端面觀察 |
通過成像顯示 |
|||
|
端面切割角度 |
包括（自動測量） |
|||
|
熔接損耗估計 |
包括（自動測量） |
|||
|
主動功率對準 |
包括 |
|||
|
熔爐”Z”軸位移 |
+/- 90mm“home”位 說明7 |
+/- 90mm “home”位 說明8 |
||
|
光纖“Z”軸方向最大位移 |
180mm |
|||
|
“Z”軸位移精度 說明9 |
0.25um |
|||
|
X-Y光纖定位精度 說明9 |
N/A |
0.02um |
||
|
旋轉對軸 |
N/A |
全自動 說明10 |
||
|
旋轉驅動精度 說明9 |
N/A |
0.02度 |
||
|
旋轉動態范圍 |
N/A |
190度 |
||
|
拉錐 |
|
|||
|
最大拉錐長度 |
可達150mm （說明11）（最大行程180mm） |
|
最小拉錐長度 |
~2mm 說明11 |
|
最大拉錐比 |
標準可達1:10； 能夠可達1:100 |
|
最大拉錐速度 |
根據拉錐需求決定典型值1mm/s |
|
典型隔熱錐區損耗 |
<0.01dB |
|
PC控制和特別設計軟件 |
包括 |
|
鼠標 |
包括 |
|
GUI（圖文界面） |
一步熔接 操作模式—處理加工開發模式有密碼保護 |
|
應用軟件 |
|
|
熔接程序文件 |
嵌入式文件庫適合于絕大多數光纖-更大的文件庫請聯系 |
|
熔接存儲 |
遠大于10000個熔接點 |
|
E-Splice技術 |
|
|
遠程數據訪問 |
局域網 |
|
遠程控制 |
局域網 |
|
遠程診斷 |
局域網 |
|
顯示屏 |
高清晰度全彩色（1024x768） |
|
核心應用 |
低溫和高溫玻璃熔接；光子晶體光纖加工處理；光纖端帽制作；拉錐；生產高功率激光器熔融拉錐器件例如：光纖錐形，泵浦和激光合束器；泵浦/信號合束器，模場適配器（MFA）；光纖透鏡；石英毛細管；長周期光柵；以及更多其它的應用。 |
|
技術服務 |
在超過23年的時間里Vytran公司開發建立了玻璃加工處理應用的文件庫，并且提供技術支持服務，請聯系我們獲取對您的特定應用提供的技術指導。 |
|
安裝和培訓 |
包括2天或者3天的培訓（根據產品類型和選項不同） |
|
安全級別 |
不需要考慮激光安全需要 |
|
物理指標 |
|
|
尺寸 |
410 x 320 x 160 mm |
|
重量 |
20kg |
|
主機供電 |
外部供電電源，通用電源90-260VAC， 47-63 Hz，單相 |
|
PC供電 |
115或者230 VAC，47-63 Hz，單相 |
|
氣體供應 |
氬氣（Argon）零級 12PSIG |
|
環境指標 |
|
|
工作溫度范圍 |
+15 ~ +40度 |
|
工作壓力范圍 |
海平面到2000m |
|
工作濕度范圍 |
0~75%非凝露 |
|
存儲溫度范圍 |
-20~+60度 |
|
存儲濕度范圍 |
0~90%非凝露 |
|
使用條件 |
光纖制造環境 |
|
振動 |
全球貨機運輸 |
|
所含配件 |
|
||
|
|
工具包 氣壓控制閥 |
||
|
細絲火頭配置 |
6pcs可替換鎢絲細絲環 |
8pcs可替換細絲火頭 |
4pcs可替換細絲火頭 |
|
插板 （inserts） |
6套下插板 4套上插板 |
5套下插板 3套上插板 |
5套下插板 3套上插板 |
|
轉移夾具（GPX to LDC） |
N/A |
包括 |
|
|
可選項 |
|
||
|
拉力監測和控制系統 |
可選 |
||
|
合束器/耦合器封裝夾具 |
可選 |
||
|
拉錐細絲火頭 |
可選 |
||
|
LDC-400光纖切割刀 |
機械完全兼容（包括LDC-200系列） |
||
|
培訓課程 |
Vytran的應用中心提供大范圍的定制培訓和課程 （新澤西-英國-德國-中國） |
||
指標說明應用領域
