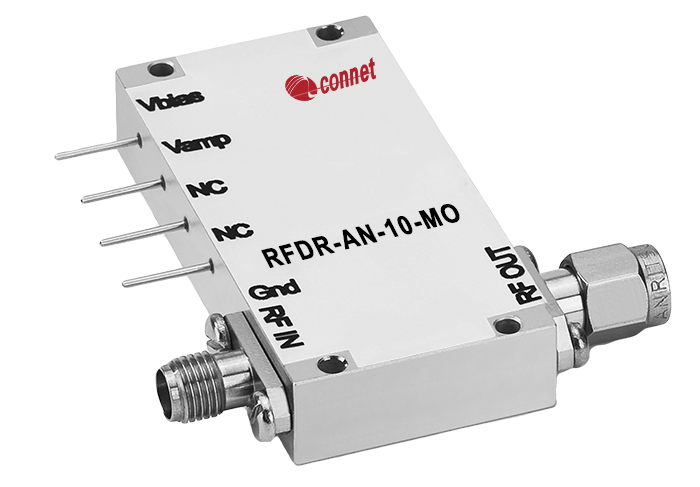

RFDR-AN-10-MO射頻放大器（模擬，中功率）
上海瀚宇的RFDR-AN-10-MO是一款寬帶RF放大器模塊，專為頻率高達12 GHz的模擬應用而設計。
RFDR-AN-10-MO的特點是低噪聲系數和線性傳遞函數，其1 dB壓縮點高于21 dBm。 它具有平坦的群延遲和增益曲線，可在整個帶寬內減少紋波。
RFDR-AN-10-MO采用單電源供電，安全可靠，易于使用，增益控制超過3 dB。 該放大器采用緊湊型52 mm x 25.6 mm外殼，帶K型RF連接器（兼容SMA）和可選散熱器。 該放大器模塊非常適合驅動模擬應用的鈮酸鋰（LiNbO3）光調制器。
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
型號 |
|
RFDR-AN-10-MO |
||
|
截止頻率 |
Hz |
50k |
- |
12G |
|
輸出電壓（線性）Vpp |
V |
0 |
- |
7 |
|
最大輸出電壓Vpp |
V |
0 |
- |
9 |
|
小信號增益 (2GHz<f<10GHz)S21 |
dB |
28 |
30 |
- |
|
增益抖動（f<10GHz） |
dB |
- |
- |
±1.5 |
|
輸出功率（1dB， 2GHz<f<10GHz） |
dBm |
21 |
22 |
- |
|
飽和輸出功率（2GHz<f<10GHz） |
dBm |
23 |
- |
- |
|
噪聲指數（2GHz<f<10GHz） |
dB |
3.0 |
- |
6.0 |
|
輸入端回波損耗（f<10GHz） |
dB |
- |
-10 |
- |
|
輸出端回波損耗（f<10GHz） |
dB |
- |
-15 |
- |
|
隔離度（S12）（f<10GHz） |
dB |
- |
-60 |
- |
|
功耗（小信號） |
W |
- |
3.6 |
5.2 |
|
輸入RF連接器 |
|
Wiltron Female K |
||
|
輸出RF連接器 |
|
Wiltron Male K |
||
|
封裝尺寸 |
mm |
54x48x11 |
||
|
最大RF輸入電壓范圍Vpp |
V |
0 |
- |
-- |
|
最大供電電壓范圍 |
V |
0 |
- |
13 |
|
控制電壓 |
V |
0 |
- |
1.3 |
|
最大工作溫度范圍 |
℃ |
0~ +50 |
||
|
最大存儲溫度范圍 |
℃ |
-10~ +70 |
||
說明：小信號為輸入功率-30dBm，匹配阻抗50Ω；測試溫度25℃。

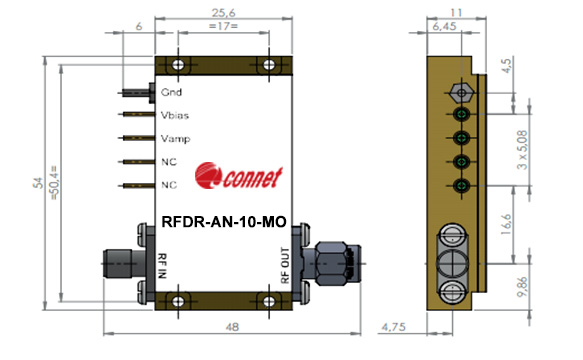

封裝尺寸圖：單位mm
