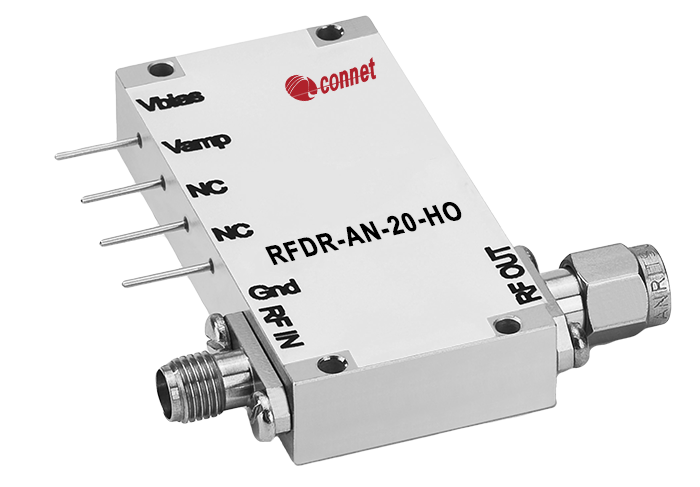

RFDR-AN-20-HO射頻放大器 （20GHz模擬，高功率）
上海瀚宇的RFDR-AN-20-HO是一款寬帶RF放大器模塊，專為頻率高達20 GHz的模擬應用而設計。
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
型號 |
|
RFDR-AN-20-HO |
||
|
截止頻率 |
Hz |
80k |
25GHz |
- |
|
輸出電壓（線性）Vpp |
V |
0 |
- |
9 |
|
最大輸出電壓Vpp |
V |
0 |
- |
12.5 |
|
小信號增益 (2GHz<f<20GHz)S21 |
dB |
28 |
30 |
- |
|
增益抖動（f<20GHz） |
dB |
- |
- |
±1.5 |
|
輸出功率（1dB， 2GHz<f<20GHz） |
dBm |
22 |
25 |
- |
|
飽和輸出功率（2GHz<f<20GHz） |
dBm |
26 |
- |
- |
|
噪聲指數（1GHz<f<18GHz） |
dB |
2.0 |
- |
3.0 |
|
輸入端回波損耗（f<20GHz） |
dB |
- |
-10 |
- |
|
輸出端回波損耗（f<20GHz） |
dB |
- |
-15 |
- |
|
隔離度（S12）（f<20GHz） |
dB |
- |
-60 |
- |
|
功耗（小信號） |
W |
- |
6.0 |
- |
|
輸入RF連接器 |
|
Wiltron Female K |
||
|
輸出RF連接器 |
|
Wiltron Male K |
||
|
封裝尺寸 |
mm |
54x48x11 |
||
|
最大RF輸入電壓范圍Vpp |
V |
0 |
- |
0.9 |
|
最大供電電壓范圍 |
V |
11 |
12 |
13 |
|
控制電壓 |
V |
0 |
1.5 |
2.0 |
|
直流偏制電流 |
mA |
- |
500 |
560 |
|
最大工作溫度范圍 |
℃ |
0~ +50 |
||
|
最大存儲溫度范圍 |
℃ |
-10~ +70 |
||
說明：小信號為輸入功率-30dBm，匹配阻抗50Ω；測試溫度25℃。

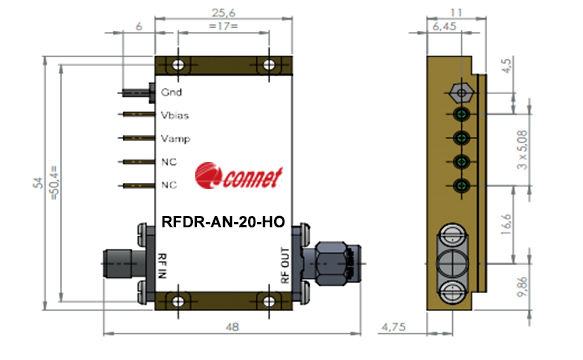

封裝尺寸圖：單位mm
