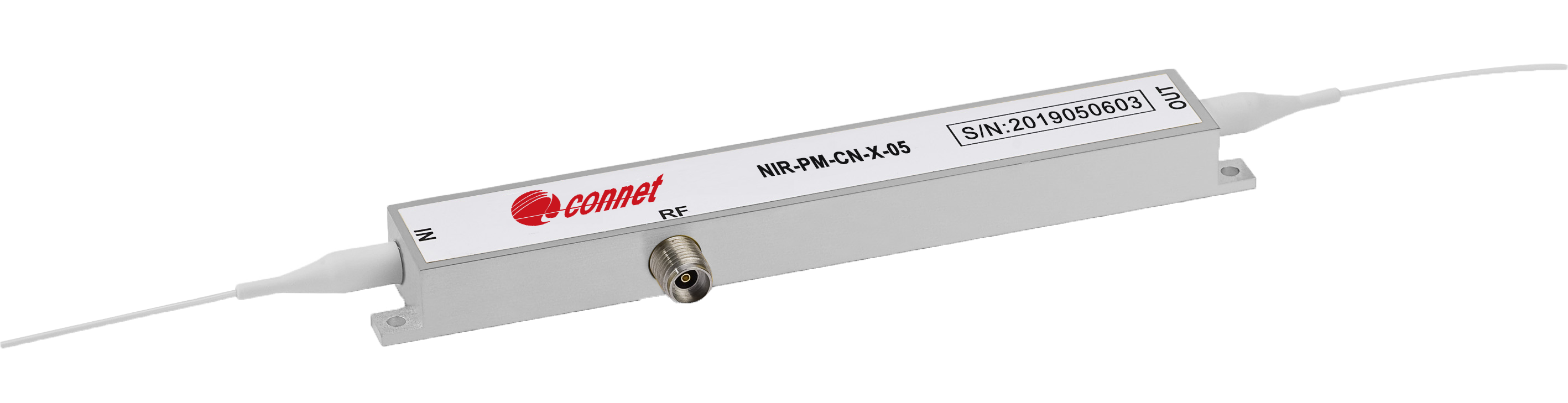

NIR-PM-CN-X-05光相位調制器 （1.0um 5GHz）
上海瀚宇的NIR-PM-CN系列LiNbO3光相位調制器特別針對1.0um波段設計，系列產品包括不同的調制帶寬，從低頻率到20GHz甚至更高，5GHz的光相位調制器具有低的半波電壓和插入損耗。
NIR-PM-CN系列光調制器采用了質子交換（Proton Exchange）工藝制作，產品具有前所未有的穩定性和高的光折變閾值（photon-refractive threshold），保證了光調制器在高功率工作的長期可靠性。
NIR-PM-CN系列光相位調制器配套的射頻（RF）驅動器可以提供，便于用戶系統集成。
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
產品型號 |
|
NIR-PM-CN-05 |
||
|
工作波長 |
nm |
980 |
1060 |
1150 |
|
電光帶寬（S21 ） |
GHz |
5 |
- |
- |
|
S21 抖動 |
dB |
- |
0.5 |
1.0 |
|
電回波損耗（S11 ） |
dB |
- |
-12 |
-10 |
|
半波電壓 RF電極@50kHz |
V |
|
4 |
5 |
|
射頻連接器輸入阻抗 |
Ω |
|
50 |
- |
|
鈮酸鋰晶體（LiNbO3） |
|
X-切 Y軸傳輸 |
||
|
波導制作工藝 |
|
質子交換 Proton exchange |
||
|
插入損耗（不包括連接器） |
dB |
- |
<3.0 |
<4.0 |
|
光回波損耗 |
dB |
-40 |
-45 |
- |
|
偏振消光比(PER) |
dB |
20 |
- |
- |
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
輸入射頻連接器 |
|
Wiltron Female K type |
||
|
工作溫度 |
℃ |
0 ~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
最大RF輸入功率 |
dBm |
+33 |
||
|
最大輸入光功率 |
mW |
100 |
||
封裝尺寸圖：?jiǎn)挝籱m
產品特點應用領域? 質子交換波導工藝
? 高非線性效應功率閾值
? 高光折變效應功率閾值
? 低半波電壓，低插入損耗
? 高穩定性
? 高功率處理能力：100mW
? 低電光帶寬：5GHz
