全光纖相位調制器

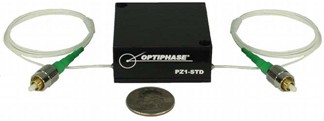

上海瀚宇提供的PZ1型小封裝光纖拉伸器是一種低成本的光纖盤繞壓電陶瓷換能器（Piezo-electric）器件，作為一種性能出色的低成本相位調制器。在眾多傳感領域有非常重要的應用，典型的應用例如開環解調，干涉型傳感器模擬，干涉儀系統的相位調制等等。|
參數 |
單位 |
指標 |
|
|
產品編號 |
|
PZ1-STD |
PZ1-PM |
|
工作波長 |
nm |
1260-1625 |
1550 （C-band） |
|

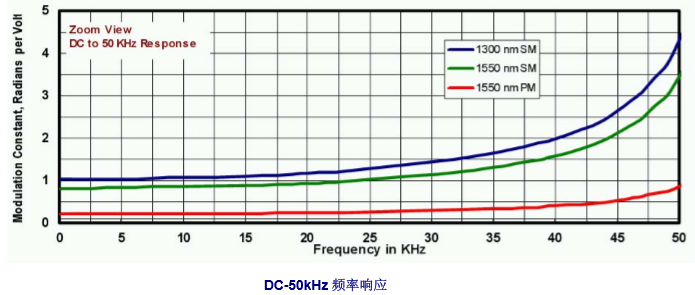

調制常數（<5KHz） |
radian/V |
1 radian/V @1300nm |
0.2 radian/V @1550nm |
|
光纖拉伸度 |
um/V |
0.14 |
0.035 |
|
光程延遲度 |
um/V |
0.2 |
0.05 |
|
光延遲 |
ps/V |
0.007 |
0.00017 |
|
插入損耗（不包括連接器） |
dB |
<0.5 （典型值0.2dB） |
<0.5 （典型值0.2dB） |
|

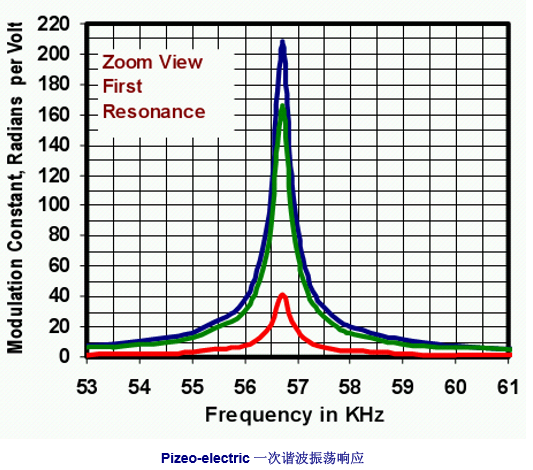

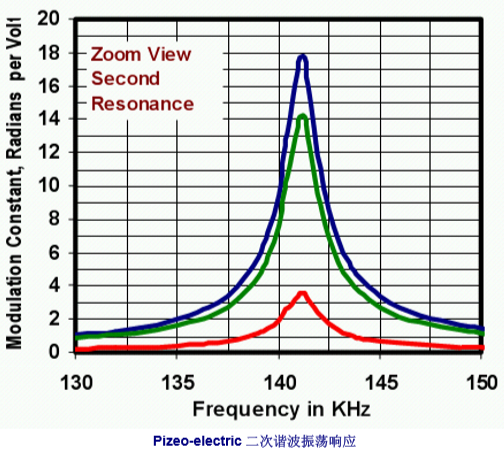

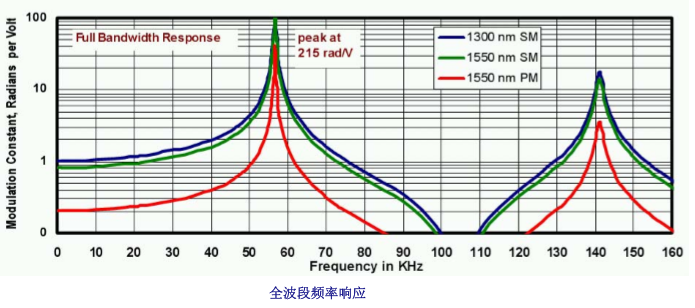

工作頻率范圍 |
kHz |
DC-80KHz；120-160KHz |
DC-80KHz；120-160KHz |
|
偏振消光比 |
dB |
N/A |
≥24dB(無連接器) ≥22dB(帶連接器) |
|
阻抗（off resonance） |
nF |
2nF電容量 floating |
2nF電容量 floating |
|
電接口線 |
|
46cm長30#線 |
46cm長30#線 |
|
最大工作電壓 |
V |
±500V |
±500V |
|
工作溫度范圍 |
℃ |
0 ~ +70 |
0 ~ +70 |
|
光纖類型 |
|
SMF-28e |
Panda PMF 1550 |
|
光纖長度 |
m |
12.3m(包括兩端各1米尾纖) |
大約4.6米（端到端） |
|
光纖盤繞層數 |
layer |
4層盤繞 |
1層盤繞 |
|
輸入輸出尾纖類型 |
um |
900um松套 |
900um松套 |
|
標準封裝尺寸 |
mm |
51x51x21.5 |
51x51x21.5 |
|
重量 |
g |
162 |
162 |
|
連接器類型 |
|
裸光纖、FC/PC、PC/APC |
裸光纖、FC/PC、PC/APC |
訂貨信息：
PZ1-STD：900um松套，不帶連接器；
PZ1-STD-FC/PC：900um松套帶FC/PC連接器；
PZ1-STD-FC/APC：900um松套帶FC/APC連接器
PZT-PM-1.5：保偏光纖拉伸器，900um松套不帶連接器
PZ1-PM-1.5-FC/PC：保偏光纖拉伸器，900um松套帶FC/PC連接器
PZ1-PM-1.5-FC/APC: 保偏光纖拉伸器，900um松套帶FC/APC連接器
可提供的訂制產品：（1）更小的封裝尺寸或者結構；（2）其它工作波長的單模光纖；（3）其它工作波長保偏光纖；（4）更寬的工作頻率范圍；（5）不同的連接器類型等等。
以上需求請聯系我們的銷售人員。
產品特點:
? 高性能
? 低成本
? 封裝小巧堅固
? 獨特的多層光纖盤繞技術
? 可以定制
應用領域:
? 光纖干涉儀
? 光纖激光器
? 光纖傳感
? 干涉型光纖傳感器
? 光纖相位調制器
