詳情介紹

主要技術參數	單位	參數
工作波長范圍 (可選范圍)	nm	180~2000
回波反射	dB	-25, -40, -50,-60dB 可選
光束直徑	mm	0.2~22mm可選
插入損耗典型值(尾纖型)	dB	<0.6dB(60mm距離); <0.3dB (30mm距離)

技術指標說明:

? 用戶可以指定180nm~2000nm波長范圍內的各種波長,例如: 488nm; 532nm; 633nm, 780nm; 820nm; 850nm; 980nm; 1053nm; 1064nm; 1083nm; 1310nm; 1480nm; 1550nm等.
? 用戶可以要求達到的回波反射的指標.其中60dB的回波反射指標只針對1310nm和1550nm波長.
? 用戶根據自己的要求定購需要達到的光束直徑值,不同的光束直徑需要不同的透鏡來實現,具體要求,請聯系本公司的銷售人員,他們會為您選擇合適的透鏡.
? Receptacle型單模準直器的標準配置為FC/PC型單模適配器接口,使用中需要和FC/PC型,或者FC/UPC型單模連接器的單模跳線或者尾纖相連接.
訂貨信息:

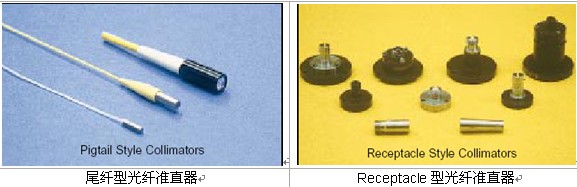

尾纖型單模光纖準直器

Receptacle型單模光準直器

PMC-P-A-xxxx-C/C-BD-BF-x/x-L-F

A: 準直器的封裝直徑,長度

1:4.0mm無法蘭

2:33mm無法蘭

3:20mm無法蘭

4:8.0mm法蘭型

5:2.5mm標準長度

6:2.5mm小尺寸封裝

xxxx: 工作波長,用nm表示,例如: 633等

C/C: 光纖的芯徑/包層直徑:9/125um.

BD: 光束直徑,例如: 20代表20mm

BF: 回波反射: 20,40,50,60dB.其中60dB適合1310nm和1550nm.

X/x: 連接器類型: FC/PC,FC/UPC,FC/APC, SC/PC, SC/APC, SMA905, SMA906, ST.

L: 尾纖長度,例如1=1米

F: 尾纖類型

0: 250um裸光纖

9: 900um

3:3.0mm

PMC-R-FD-x/x-xxxx-BD

FD: 法蘭直徑

2:33mm

3:20mm

x/x: 連接器類型: FC/PC,FC/UPC,FC/APC, SC/PC, SC/APC, SMA905, SMA906, ST.

xxxx: 工作波長,用nm表示,例如: 633等

BD: 光束直徑,例如: 20代表20mm

光纖準直器的準直光束直徑(Collimated Beam Diameter,簡稱BD)和全發散角(Full Divergence Angle,簡稱DA),與透鏡的焦距長度,光纖的纖芯直徑,以及光纖的數值孔徑(NA)有關.公式如下:
BD(mm) = 2 x f(mm) x NA; DA(mrad)=a(um) / f(mm)
光纖準直器的工作原理:

NA: 光纖的數值孔徑; a: 光纖的芯徑; BD: 光束直徑; DA: 發散角度; f: 透鏡的焦距
產品特點:
? 各種工作波長可選
? 各種光束直徑選擇
? 多種透鏡可選.
? 尾纖型/Receptacle型可選
? 低插入損耗,低回波反射
? 高功率工作
應用領域:
? 光學器件封裝多模輸出
? 光源-多模光纖耦合
? 多模光纖-光電二極管耦合
? 究其他領域
