100um芯徑光束傳輸光纖 BD-S100/120/360-STN
Coherent/Nufern公司光束傳輸用NuBEAM特種折射率階躍型多模光纖，用來服務光纖耦合半導體激光器，單管激光器（Single Emitter）光纖耦合以及二極管激光到光纖的耦合傳輸市場，功率傳送光纖（Power Delivery Fiber）和市場上絕大多數用于激光功率傳輸的光纖兼容。
參數
單位
指標
型號
BD-S100/120/360-STN
BD-S100/130/480-STN
BD-S100/130/660-STN
工作波長
nm
800-2100
800-2100
800-2100
纖芯數值孔徑
NA
0.220±0.020
0.220±0.020
0.220±0.020
氫氧根離子水平
OH
低
低
低
纖芯直徑
um
102.0±2.0
102.0±2.0
102.0±2.0
纖芯類型
純硅芯
純硅芯
純硅芯
第一包層直徑（內包層）
um
123.5±3.5
134.0±4.0
134.0±4.0
第二包層直徑
um
367.5±7.5
490±10
672.5±12.5
第一緩沖層直徑
um
460.0±14.0
580.0±20.0
780.0±20.0
第一緩沖層材料
um
有機硅（silicone)
有機硅（silicone)
有機硅（silicone)
第二緩沖層直徑
um
650.0±33.0
750.0±37.0
1100.0±55.0
第二緩沖層材料
透明Nylon
透明Nylon
透明Nylon
強度測試水平
kpsi
≥100 (0.7GN/m2)
≥100 (0.7GN/m2)
≥100 (0.7GN/m2)
短期彎曲半徑
mm
≥18
≥24
≥66
長期彎曲半徑
mm
≥54
≥72
≥198
技術指標說明：

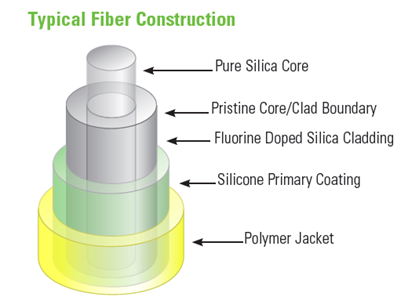

緩沖層要求：第一緩沖層為有機硅（Silicone），第二緩沖層為透明的尼龍（Transparent Nylon)
纖芯-OH水平：低
匹配或者包層凹陷型折射率額分布：包層凹陷型
特殊纖芯摻雜：純硅纖芯 Pure Silica Core
主要特性：
? 堅固可靠的工業(yè)標準級設計--和絕大多數光纖級聯(lián)系統(tǒng)兼容
? 出色的幾何尺寸一致性和纖芯/包層同心度-易于組裝和連接
? 超凈環(huán)境光纖拉絲-消除涂覆層“熱點”
應用領域：
? 光纖耦合二極管激光器
? 耦合器，泵浦合束器等
? 光束傳輸光纜
? 光譜學/儀器儀表
