105um芯徑功率傳送光纖 MM-S105/125-12A
Coherent/Nufern公司提供各種折射率階躍型特種多模光纖，用來服務光纖耦合半導體激光器，單管激光器（Single Emitter）光纖耦合以及二極管激光到光纖的耦合傳輸市場，功率傳送光纖（Power Delivery Fiber）和市場上絕大多數用于激光功率傳輸?shù)墓饫w兼容。MM-S105/125多模功率傳送光纖有三種類型，數值孔徑分別為0.12；0.15和0.22。 Coherent/Nufern公司具有全面的功率傳送光纖的供貨能力，例如纖芯為400um或者更大纖芯的特種多模光纖可以根據用戶的要求提供。|
參數 |
單位 |
指標 |
||
|
型號 |
|
MM-S105/125-12A |
MM-S105/125-15A |
MM-S105/125-22A |
|
工作波長（一般情況下） |
nm |
800-1600 |
800-1600 |
800-1600 |
|

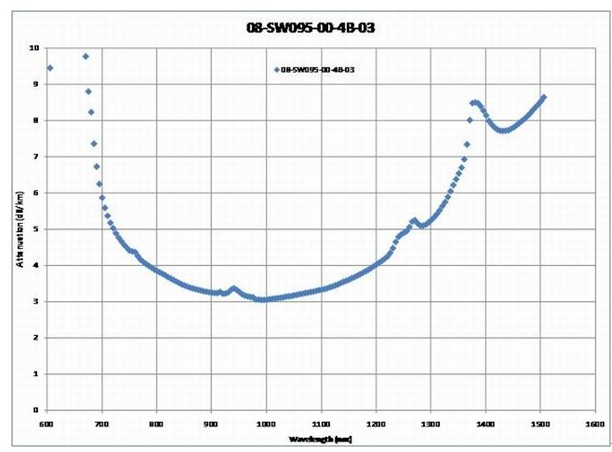

傳輸損耗（800-900nm） |
dB/km |
<4 |
<4 |
<4 |
|
傳輸損耗（900-1100nm） |
dB/km |
<3.5 |
<3.5 |
<3.5 |
|
傳輸損耗（1100-1200nm） |
dB/km |
<4 |
<4 |
<4 |
|
數值孔徑 |
NA |
0.12±0.02 |
0.15±0.02 |
0.22±0.02 |
|
OH水平 |
低 |
低 |
低 |
|
|
纖芯直徑 |
um |
105±3 |
105±3 |
105±3 |
|
包層直徑 |
um |
125±2 |
125±2 |
125±2 |
|
涂覆層直徑 |
um |
245±15 |
245±15 |
245±15 |
|
纖芯/包層同心度偏差 |
um |
≤3 |
≤3 |
≤3 |
|
強度測試水平 |
kpsi |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
|
涂覆層材料 |
UV Cured Acrylate |
UV Cured Acrylate |
UV Cured Acrylate |
|
|
短期彎曲半徑 |
mm |
>12 |
>12 |
>12 |
|
長期彎曲半徑 |
mm |
>25 |
>25 |
>25 |

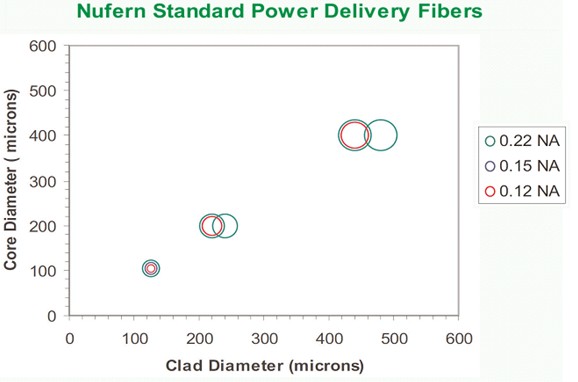

Nufern公司標準的功率傳送光纖：
主要特性:
? 0.12; 0.15 和0.22的數值孔徑-兼容絕大部分激光二極管的耦合光纖
? 極低的傳輸損耗，高功率承受能力
? 出色的幾何尺寸一致性和纖芯/包層同心度-易于和泵浦激光二極管耦合
應用領域:
? 光纖耦合二極管激光器
? 耦合器
? 泵浦合束器等
