聚酰亞胺光纖涂覆機：帶線性拉力測試
Thorlabs的Vytran?帶拉力測試機的聚酰亞胺涂覆機提供一種簡單、一體化的方案來涂覆和測試熔接的光纖。涂覆過程利用一個平移的模具沿著涂覆區域的長度施加聚酰亞胺樹脂，長度最大可達50 mm。一次平移可施加直徑?3 μm - ?10 μm的樹脂涂層，并且可進行多次平移來實現更可靠和更大的涂層直徑。涂覆過程可完全編程；通過設定諸如注入速率和模具速度等參數，可設置每一次平移時涂覆的直徑。模具中的兩個加熱燈絲在每次平移時都會將光纖被涂覆的部分熱固化。恢復緩沖層后，光纖與最初制造時具有相同彈性，因此該裝置非常適用于需要對熔接光纖進行操作和卷繞的應用中。由于處理和存儲限制，我們不提供聚酰亞胺涂覆材料。
|
Item # |
PRL201 |
|
Recoater Type |
Automatic Polyimide |
|
Recoater Diea |
Designed for ?125 μm Cladded Fibersb |
|
Recoat Diameter |
≤155 μmc, Programmabled |
|
Maximum Recoat Length |
50 mm (2") |
|
Recoat Material |
Thermal Cure Polymide |
|
Thermal Source |
Dual Filament Heaters |
|
Recoat Injection |
Automatic |
|
Total Cycle Time |
2 - 7 minc (Typical) |
|
Dimensions (L × W × H) |
10.25" × 7.0" × 5.0" (260 mm × 178 mm × 127 mm) |
|
AC Power |
110 - 120 V / 200 - 240 V, 47-63 Hz |
|
Proof Tester Specifications |
|
|
Load Mechanism |
1.5" (38 mm) Linear Fiber Clamp |
|
Fiber Spacing |
3.7" (94 mm) |
|
Maximum Load |
20 N (4.5 lbs) |
|
Accuracy |
±2% |
|
Ramp Rate |
22 N/s (5 lbs/s), Programmabled |
|
Hold Time |
0.00 s - 9.99 s, Programmabled |
|
Display Units |
lbs, kg, N, kpsi, and GPa |
? 需要80 - 120 psi干燥壓縮空氣源
? 可提供定制模具尺寸；具體請聯系技術支持
? 基于層數；每層直徑約3 - 10 μm。
? 可編程，帶手持控制器
該光纖涂覆機集成了一臺直線型拉力測試機，它可以最大20 N(4.5 lbs)的負載測試光纖，以確保它滿足所需的強度要求。拉力測試機將對光纖的負載增加到一個預定級別，再釋放。測試過程完全可編程，使用戶可選擇諸如負載、施加負載的速度和保持時間等參數。為了確保光纖的長期可靠性，拉力測試級別應該大約為熔接光纖額定負載的三倍。與標準的熱收縮保護套管不同的是，經過重涂覆的光纖可以正常操作和卷繞，同時保護光纖的熔接部分。
涂覆過程始于將光纖的熔接部分置于模具路徑的中間(大約在光纖夾持座的中間)。一旦設置到位后，光纖夾持座的頂部閉合以將熔接光纖固定到位。將涂覆材料泵送到模具中(可以設置底涂層和外涂層的量)，它再隨著光纖通過而涂覆光纖。每次涂覆后，光纖在兩個步驟中熱固化。光纖每次通過時包含涂覆和兩步的熱固化步驟。該模具通過氣動控制，且需要一個外部的80 - 120 psi壓縮空氣源(不包含)。每個系統都帶一個手持控制器，使用戶可完全編程及控制該裝置。所有涂覆和拉力測試參數都可通過手持控制器設置。
除了?125 μm的包層尺寸之外，我們還提供其它包層尺寸的定制模具；更多信息請聯系技術支持。

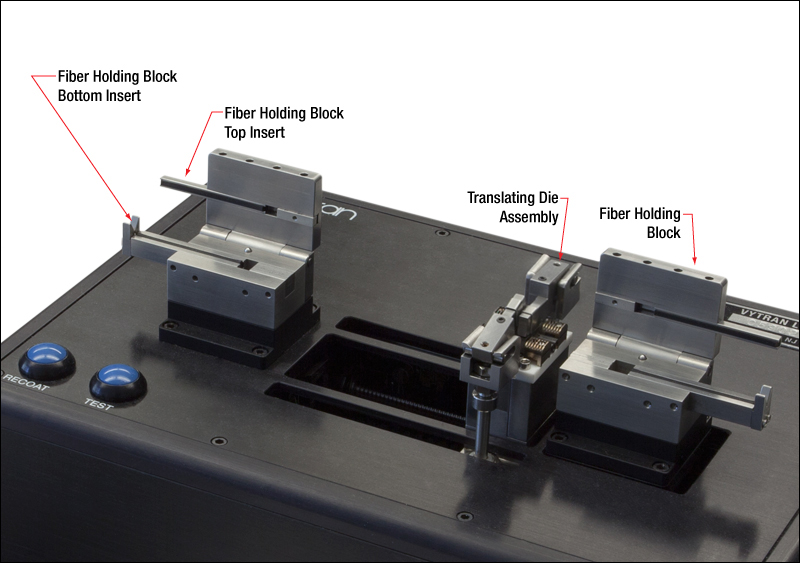

Thorlabs的PRL201聚酰亞胺光纖涂覆機，圖中清除顯示了模具組件、光纖夾持座和光纖夾持插條。
產品特性：
? 聚酰亞胺光纖涂覆機：帶線性拉力測試
? 對熔接的聚酰亞胺光纖進行涂覆，以恢復其彈性
? 為鍍聚酰亞胺、包層為?125 μm，涂覆層直徑最大?155 μm的光纖而設計
? 50 mm最大涂覆長度
? 可完全編程，實現按鈕操作
? 帶集成直線型拉力測試機
產品型號：
PRL201：自動聚酰亞胺光纖涂覆機，帶直線型拉力測試機
