光纖涂覆機
Thorlabs的Vytran?光纖涂覆機用于恢復熔接光纖的涂覆層。涂覆材料通過頂板中的涂覆液通道注入模具腔。涂覆機可以選擇自動模具組件或手動模具組件。我們的手動涂覆機使用可以手動開合的鉸接式頂部，而自動涂覆機利用氣動模具組件，可將涂覆液自動注入到模具腔中。自動涂覆機和手動涂覆機都使用石英模具。石英模板的表面經過特殊鍍膜處理，以防止涂覆液在模板之間固化并避免產生涂覆缺陷。
每個涂覆機都使用一個體積分配泵將涂覆材料注入模具腔中。這個泵可以選擇自動注膠系統(型號PTR205、PTR303和PTR304)或手動注膠系統(型號PTR303B和PTR304B)。涂覆光纖再用紫外(UV)光源固化。光纖涂覆過程用來恢復經過剝除的光纖的涂覆層，使其具有光纖原有的柔軟性。與標準熱縮保護套管不同的是，經過再涂覆的光纖可以與原光纖操作和卷繞，而不會有光纖熔接部分的危險。
涂覆過程始于將光纖的熔接部分置于模具組件的中間。一旦放置到位，光纖夾持座中的插條將熔接光纖固定。涂覆材料首先注入模具腔中，然后再進行紫外固化。由于光纖涂覆機能將熔接光纖恢復到與原始光纖相似的狀態，它們非常適用于制造高應力或敏感性的光纖，比如海底光纜、海底通信布線、光纖激光器或分布式布拉格反射體(DBR)激光器。
|
Item # |
PTR205 |
PTR303 |
PTR303B |
PTR304 |
PTR304B |
|
Recoater Type |
Automatic |
Manual |
|||
|
Recoater Mold |
Pneumatic Split Quartz Platesa |
Hinged Split Quartz Plates |
|||
|
Recoat Diameterb |
430 μm |
280 μm, 430 μm, or 600 μmc |
|||
|
Maximum Recoat Length |
50 mm |
100 mm |
|||
|
Recoat Material |
High-Index |
High- or Low-Index |
High-Index UV |
High- or Low-Index |
|
|
UV/Thermal Source |
32 UV LEDs |
Four 10 W Halogen Lamps |
|||
|
Recoat Injection |
Automatic |
Manuald |
Automatic |
Manual |
|
|
Recoat Volume |
Programmable (μL) |
Manual |
Programmable (μL) |
Manual |
|
|
Recoat Injection Rate |
Programmable (≤1.8 μL/s) |
Manual |
Programmable (≤1.8 μL/s) |
Manual |
|
|
Lamp Delay Timee |
5 s (Typical) |
||||
|
Cure Timee |
17 s (Typical) |
||||
|
Mold Cleaning Requirementf |
At Start Up And Shut Downg |
After Every Recoat |
|||
|
Total Cycle Time |
45 s (Typical) |
60 s (Typical) |
|||
|
Dimensions (L × W × H) |
10.25" × 5.0" × 5.0" (260 mm × 127 mm × 127 mm) |
||||
|
AC Power |
110 - 120 V / 200 - 240 V, 47-63 Hz |
||||
|
Controller Type |
Handset |
Tablet |
Tablet |
Tablet |
Tablet |
? 需要80 - 120 psi干燥壓縮空氣源
? 尺寸可定制；具體請聯系技術支持。
? 取決于模具組件(參見下方的模具組件介紹)
? 更換用的組件型號PTRRRM，下方單獨出售
? 可用手持控制器或平板控制器設置，與模具尺寸和涂覆材料有關
? 模具應當用棉簽沾取丙酮或異丙酮進行清潔。如果模具面板上方積聚了一些固化材料，需施加清潔劑(最 好是丙酮)約60 - 90秒，以使其軟化并擦除。
? 這些涂覆機的模具組件應在一天中第一次涂覆工序之前和最后一次涂覆工序之后進行清潔。
模具組件
PTR205自動涂覆機帶有?430 μm涂覆層的光纖的模具組件。對于使用手動模具組件的涂覆機，模具組件單獨出售，以便客戶為其應用選擇正確的模具涂層直徑；然后在出廠時安裝該組件。可定制不同尺寸的涂覆模具，直徑最大為900 μm。提供在廠模具組件預裝。更多信息，請聯系技術支持。
光纖夾持座的插條
除了上述以外，我們還提供多種光纖的插條，用于涂覆機的光纖夾持，以支持更廣范圍內內的光纖覆涂層直徑。插條覆蓋一系列從?125μm到?900μm的光纖涂層；每臺涂覆機總共需要四個光纖插條，兩個上插條和兩個下插條。
涂覆材料
Thorlabs提供高折射率(型號AB950200)和低折射率(型號PC373)涂覆材料用于這些涂覆機。帶手動注膠系統的涂覆機(型號PTR303B和PTR304B)兼容兩種涂覆材料；其他所有的涂覆機都只能使用高折射率涂覆材料。我們的帶自動注膠系統的手動涂覆機(型號PTR303和PTR304)可以定制，以使用低折射率和高折射率的涂覆材料；更多信息，請聯系技術支持。

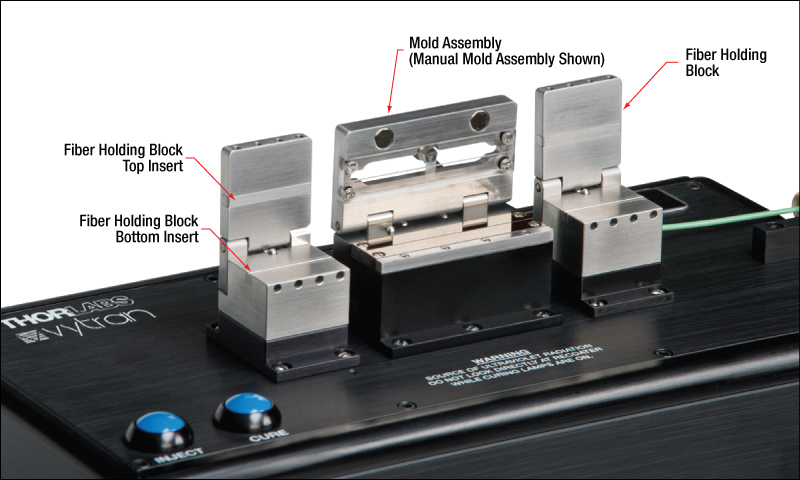

Thorlabs的光纖涂覆機，可詳細看到模具組件，光纖夾持座和光纖座的插條。
產品特性：
? 涂覆熔接光纖，以恢復其柔軟性
? 手動和自動系統選項
? 自動模具組件和注膠組件用于大批量生產
? 手動模具組件和自動注膠組件
? 手動模具組件和手動注膠組件
? 可程序控制，并實現一鍵操作
? 自動涂覆機包含手持控制器
? 涂覆機包含的平板控制器，用于手動模具組件
? 最大涂覆長度為50 mm或100 m
? 石英模具板非常耐用，可實現>10,000涂覆次數
? 單獨出售更換用的組件
產品型號：

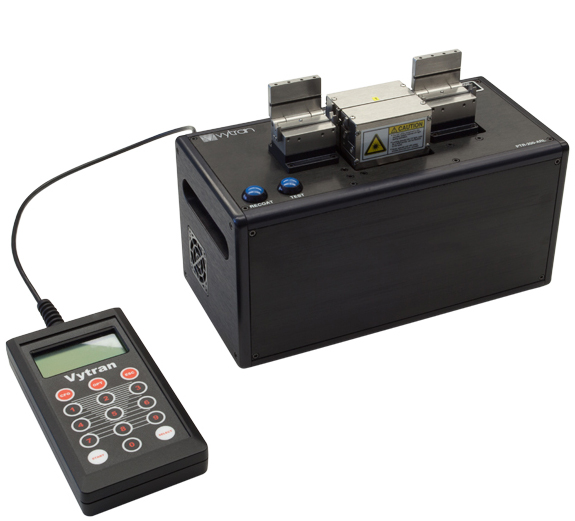

PTR205：光纖涂覆機，包含自動模具組件和注膠組件
PTR303/PTR303B：光纖涂覆機，帶平板控制器和自動注膠組件，用于手動模具組件，最大涂覆長度50 mm
PTR304/PTR304B：光纖涂覆機，帶平板控制器和自動注膠組件，用于手動模具組件，最大涂覆長度100 mm
