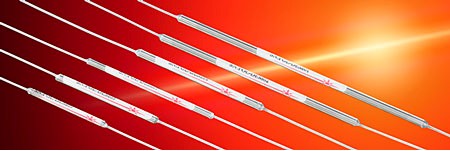

1280nm-1640nm在線式光纖偏振器
上海瀚宇瞬逝場技術全光纖結構偏振器是經過對一小段光纖的包層進行特殊處理,利用能夠?qū)ζ駪B(tài)進行選擇的物質替代原來的包層,經過嚴格的封裝工藝最終形成產品.經過處理的小段區域稱之為偏振區.
上海瀚宇系列光纖偏振器可以在1280nm到1640nm的波長范圍內,對通過Corning SMF-28光纖的任何波長的光起偏.針對SM/SM器件,典型說來,消光比和插入損耗會隨著波長的變大而變大.本公司提供的技術指標是在確定的波長范圍內測得的指標, 如果器件在其他波長工作,指標會有細微的變化.
保偏光纖輸入輸出的偏振器可以在整個波長范圍內提供平坦的偏振消光比,這對一些相關的應用場合時非常有用的.
|
參數 |
SM/SM |
SM/PM |
PM/PM |
|
波長范圍 1 |
1530nm – 1640nm |
||
|
最大消光比 2 |
>45dB |
>40dB |
>40dB |
|
插入損耗 3 |
<1dB (典型值0.5dB) |
<1dB (典型值0.8dB) |
<1.5dB (典型值1dB) |
|
波長范圍 1 |
1480nm – 1530nm |
||
|
最大消光比 2 |
>45dB |
>40dB |
>40dB |
|
插入損耗 3 |
<0.5dB |
<1dB |
<1.5dB |
|
波長范圍 1 |
1280nm – 1320nm |
||
|
最大消光比 2 |
>35dB |
>35dB |
>35dB |
|
插入損耗 3 |
<0.5dB |
<1dB |
<1.5dB |
|
回波損耗 4 |
>70dB |
||
|
封裝尺寸 5___ 標準封裝 |
50 x 2 dia |
75 x 3 dia |
100 x 3 dia |
|
Package size 5___小封裝 |
30 x 2 dia |
50 x 3 dia |
80 x 3 dia |
|
工作溫度 6 |
-5oC to70°C |
||
|
存儲/運輸溫度 7 |
-40oC to 85oC |
||
|
光纖類型 8 |
SMF 28 |
SMF28/PANDA |
PANDA/PANDA |
|
輸入輸出 9 |
1m 裸光纖, 900um 松套可選 |
||
|
外包裝 |
不銹鋼管 |
||
所有產品的尺寸幾乎相同但可能有細微差別.
技術指標的說明:
? 所有參數都是指在所選波長范圍內測得的最差的值,實際的產品指標會好于公司提供的指標.
? 所有的偏振器都經過檢測,并且根據性能被分組.
? SM – 單模光纖: PM – 保偏光纖.
1. ? Type 15 – 1530nm to 1625nm
? Type 14 – 1480nm to 1530nm
? Type 13 – 1280nm to 1320nm
2. 最大的消光比,如果需要其他的消光比,請與我們的銷售人員聯系.
3. 插入損耗的典型值為0.2dB (SM/SM) 到 1dB (PM/PM), 不含連接器.
4. 全光纖結構可以保證極佳的回波損耗: >70dB.
5. 單位為毫米. 標準– POL, 小型–MPOL.
6. 本公司提供的工作溫度范圍符合電信級應用標準,如果有特殊的溫度要求,請與我們的銷售人員聯系.
7. 器件的封裝具有良好的環境適應能力,適合于存儲和運輸.
8. 器件使用的普通光纖為Corning SMF 28,保偏光纖為PANDA 熊貓保偏光纖.如果需要其他的光纖器件,請與我們的銷售人員聯系.
9. 輸入輸出的長度不小于1米.

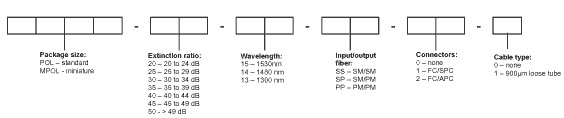

訂貨信息：
說明: 不是所有的偏振器類型都可以有下列的所有選擇,請您在購買前與我們的銷售人員聯系以便確保您的需求能夠得到滿足.
產品特點:
? 高消光比
? 低損耗
? 接近于零回波反射
? 低成本
? 波長范圍寬
? 結構小巧
? 環境穩定性高
? 全光纖結構
應用領域:
? PMD(偏振模式色散)測量
? PDL(偏振相關損耗)測量
? 偏振控制
? 單偏振態發光器
? 偏振敏感模塊
? 光纖陀螺
? 光纖傳感系統
? 儀器儀表
