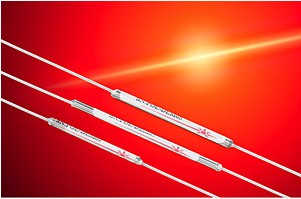

980nm/1060nm在線式全光纖偏振器
上海瀚宇瞬逝場技術全光纖結構偏振器是經過對一小段光纖的包層進行特殊處理,利用能夠對偏振態進行選擇的物質替代原來的包層,經過嚴格的封裝工藝最終形成產品.經過處理的小段區域稱之為偏振區.當兩種偏振態的普通光通過偏振區時,單模光纖的一種偏振態被高度衰減,同時另一種偏振態的光可以實際上無衰減的通過.瞬逝場技術全光纖結構偏振器的消光比可以高達50dB,同時保證所需的偏振態的光能夠一極低的損耗傳輸.
瞬逝場技術作為一種非侵入式的光纖處理技術,能夠完全保證光纖的纖芯部分不受任何影響,從而保證真正的高性能的光纖傳輸性能.
上海瀚宇 980nm/1060nm光纖偏振器可以工作在單個波長，例如980nm,或者可以在整個界定的波長范圍內工作。 其中SM/SM的偏振器消光比會隨著波長增加而變大。
全光纖偏振器可以工作在界定的工作波長范圍之外，不過技術指標可能會不同。保偏光纖偏振器可以在界定的范圍內提供穩定的消光比。這種全光纖結構的偏振器具有低損耗,接近于零回波反射,高消光比等優秀性能.是偏振敏感傳感系統中的理想器件。
|
技術指標 |
SM/SM |
SM/PM |
PM/PM |
|
|
工作波長 1 |
980-1080nm |
|||
|
最大消光比 2 |
40dB |
35dB |
35dB |
|
|
插入損耗 3 |
1dB（典型值0.5dB） |
1dB（典型值0.8dB） |
1.5dB（典型值1dB） |
|
|
回波損耗 4 |
>70dB |
|||
|
包裝尺寸5___ |
標準 |
50 x 2 dia (mm) |
75 x 3 dia(mm) |
100 x 3 dia(mm) |
|
小型 |
30 x 2 dia(mm) |
50 x 3 dia(mm) |
80 x 3 dia(mm) |
|
|
工作溫度范圍 6 |
-5oC to70°C |
|||
|
運輸/存儲溫度范圍 7 |
-40oC to 85oC |
|||
|
輸入輸出 9 |
1m 裸光纖, 900um 松套可選 |
|||
|
外包裝 |
不銹鋼管 |
|||
所有產品的尺寸幾乎相同但可能有細微差別.
技術指標的說明:
? 所有參數都是指在所選的波長范圍內測得的最差的值,實際的產品指標會好于公司提供的的指標.
? 所有的偏振器都經過檢測,并且根據性能分組.
? SM – 單模光纖: PM – 保偏光纖.
1. 針對單模光纖,該器件能在所有的波長范圍內起偏,偏振器的性能和波長相關:
2. 指標中提到的最大消光比是最大消光比中的典型值,如果需要其他的消光比,請與我們的銷售人員聯系..
3. 插入損耗的典型值為0.2dB (SM/SM) 到 1dB (PM/PM),不含連接器.
4. 全光纖結構可以保證器件極佳的回波損耗: >70dB.
5. 單位為毫米.標準– POL, 小型– MPOL.
6. 本公司提供的工作溫度范圍符合電信級應用標準,如果有特殊的溫度要求.請與我們的銷售人員聯系.
7. 器件的封裝具有良好的環境適應能力.適合于存儲和運輸.
8. 輸入輸出的長度不小于1米.

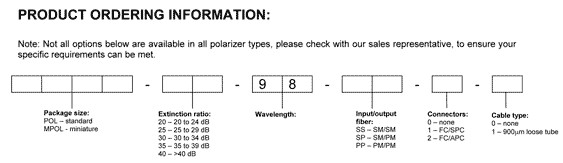

訂貨信息：
說明: 不是所有的偏振器類型都可以有下列的所有選擇,請您在購買前與我們的銷售人員聯系以便確保您的需求能夠得到滿足.
產品特點:
? 980-1080nm波長工作
? 高消光比
? 低損耗
? 小尺寸；封裝堅固
? 全光纖結構
? 接近于零回波反射
應用領域:
? 偏振態定義
? 偏振分析
? 偏振控制
? 偏振敏感模塊
? 光纖傳感
? 測試儀器等
