詳情介紹
電動可調光纖延遲線
MDL-02型電動可調光纖延遲線可以在560ps范圍內對光路長度進行精確的調整.該產品通過一個直流的電動馬達和內部集成的編碼器進行驅動。 MDL-02型可調延遲線的延遲精度低于0.3um（1fs），而且具有極低的反彈（小于8fs）。此外，MDL-02現金的馬達設計能夠確保其長期連續工作。產品的低插入損耗性能和高可靠性的設計使之成為能夠集成在網絡設備和測試設備中的,用來精確控制光路長度或者延遲光信號的時間排列的理想器件. 該產品也可以作為實驗室的研究設備.|
參數 |
單位 |
指標 |
|
|

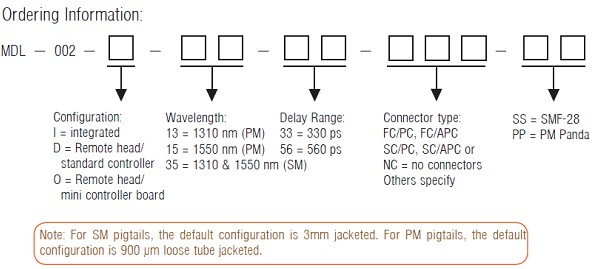

產品編碼 |
|
MDL-02-33 |
MDL-02-56 |
|
工作波長范圍（單模光纖） |
nm |
1260 ~1650 |
1260 ~1650 |
|
工作波長范圍（保偏光纖） |
nm |
1310±50 or 1550±50 |
1310±50 or 1550±50 |
|
光延遲范圍 |
ps |
0~330 |
0~560 |
|
光延遲精度(分辨率) |
fs |
0.3um or 1fs |
0.3um or 1fs |
|
光延遲準確度 |
ps |
±0.01ps or ±0.3um |
±0.01ps or ±0.3um |
|
光延遲重復性 |
ps |
±0.01ps or ±0.3um |
±0.01ps or ±0.3um |
|
插入損耗 |
dB |
1.0 |
1.0 |
|
插入損耗變化 |
dB |
±0.3 |
±0.5 |
|
偏振相關損耗（PDL） |
dB |
0.1 |
0.1 |
|
回波損耗 |
dB |
50 |
50 |
|
偏振消光比 （PM光纖） |
dB |
>18 |
>18 |
|
光損傷閾值 |
mW |
300 |
300 |
|
供電電源 |
V |
12VDC1A(max) |
12VDC1A(max) |
|
控制模式 |
|
Panel keypad & RS232 |
Panel keypad & RS232 |
|
顯示類型 |
|
2x16位 LCD |
2x16位 LCD |
|
工作溫度 |
℃ |
0 ~ +40 |
0 ~ +40 |
|
存儲溫度 |
℃ |
-20 ~ +60 |
-20 ~ +60 |
|
光纖類型 |
|
Corning SMF-28或者Fujikura Panda保偏光纖 |
|
|

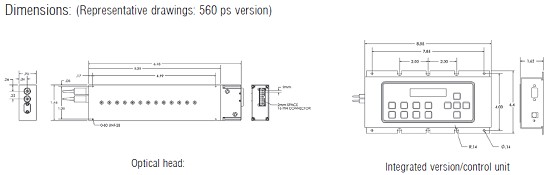

封裝尺寸（optical head） |
mm |
18 x 37 x 132 |
18 x 37 x 157 |
|
封裝尺寸 （mini control board） |
mm |
65 x 65 x 22 |
65 x 65 x 22 |
|
封裝尺寸（集成控制單元） |
mm |
41 x 112 x 178 |
41 x 112 x 229 |
產品特點:
? 高延遲-長度比
? 插入損耗變化低
? 可自動切換面板/遠程PC控制
? 相對零位設定
? 延遲位置讀數: ps或者mm可選
應用領域:
? 無源時分復用
? 光纖干涉儀等
? 時分復用延遲
? 光通信系統
