全光纖邁克遜干涉儀
上海瀚宇提供的全光纖全光纖邁克遜干涉儀（Fiber Michelson Interferometer）不但可以用來作為精密的測試測量儀器，還可以應用在精密的干涉?zhèn)鞲邢到y(tǒng)。光纖干涉儀內部采用PZ1小尺寸光纖拉伸器（參見PZ1光纖拉伸器產品資料），內置的PZT通過前面板的BNC連接器驅動。|
參數 |
單位 |
指標 |
||
|
產品型號 |
|
MFI-10-50 |
MFI-13-50 |
MFI-15-50 |
|
工作波長 |
nm |
1064 |
1310 |
1550 |
|
調制常數 |
rad/V |
2.5 |
2.0 |
1.6 |
|
兩臂光路失配長度（無延遲） |
m |
0m |
0m |
0m |
|
兩臂光路失陪長度偏差 |
cm |
+/-10cm |
+/-10cm |
+/-10cm |
|
調制器接口 |
|
BNC |
BNC |
BNC |
|
光纖類型 |
|
HI-1060（或指定） |
SMF-28e |
SMF-28e |
|
光路接口 |
|
FC/APC |
FC/APC |
FC/APC |
|
最大功率承受能力 |
mW |
250 |
250 |
250 |
|
封裝尺寸(長x寬x高) |
mm |
260x160x90 |
260x160x90 |
260x160x90 |
|
重量 |
kg |
~2.7 |
~2.7 |
~2.7 |
|
延遲光纖線圈指標 |
|
|
||
|
可定制的延遲范圍 |
m |
0.5m ~1000m |
||
|
標準產品的延遲長度 |
m |
50 |
||
|
光纖連接器 |
|
FC/APC |
||
光纖邁克遜干涉儀原理結構圖

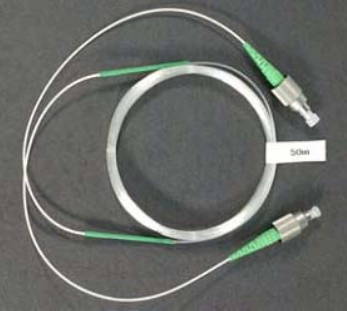

線圈帶 裸光纖線圈帶 FC/APC 連接器

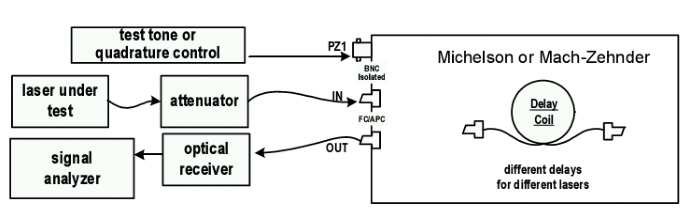

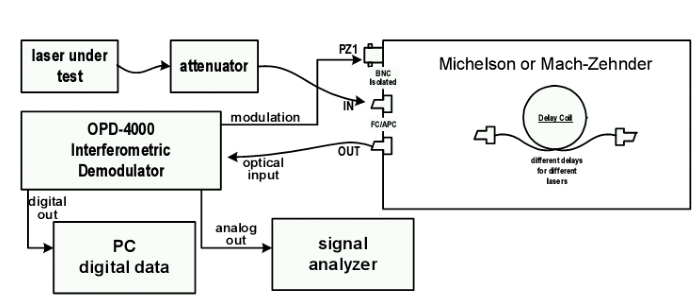

2. 激光器相位/頻率噪聲測試（2）
被測試的激光器經過衰減器后輸入到光纖干涉儀，干涉儀的光路失配（光路差）可以由用戶選擇采用或者控制延遲線圈（延遲線圈）來設定。通過為PZ1型光纖拉伸器BNC接口提供控制電壓保持其處于正交偏置（Quadrature Bias）。輸出光信號由光接收機接收處理，輸出信號進一步處理。

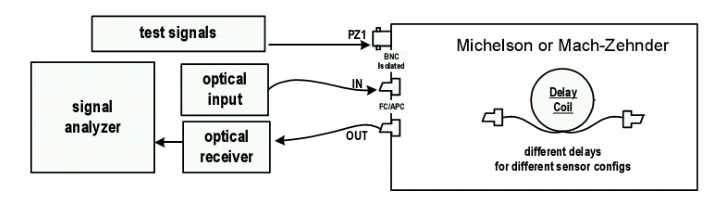

3.光纖干涉儀傳感器模擬
輸入光信號代表干涉型光纖傳感器的光源。選擇合適的延遲光纖線圈，延遲長度作為需要模擬的傳感器的長度。輸出光信號通過光接收器件到信號分析儀進行處理分析。
產品特點:
? 低插入損耗
? 零光路失配
? BNC調制接口
? 裸光纖型光纖干涉儀可選（無封裝）
應用領域:
? 激光器相位噪聲測試
? 激光器頻率噪聲測試
? 干涉型光纖傳感系統模擬
? 科研實驗室應用
