全光纖結構可調波片
上海瀚宇全光纖結構的可調波片是一種小巧的,容易操作的全光纖結構的器件,可以在很寬的波長范圍內工作.通過對器件引腳注入電流進行控制和改變器件內部的線性雙折射,從而改變輸入的偏振態.|
參數 |
單位 |
單模光纖型 |
保偏光纖型 |
|
波長范圍1 |
nm |
1300-1610 |
|
|
插入損耗2 |
dB |
<0.3 |
<1 |
|
偏振模式色散(PMD) |
ps |
<0.05 |
- |
|
回波損耗 |
dB |
>70 |
|
|
最大電流 |
mA |
70 |
|
|
最大電壓 |
V |
10 |
|
|
工作溫度范圍 |
0C |
-5 ~ 70 |
|
|
存儲溫度范圍 |
0C |
-40 ~ +85 |
|
|
光纖類型 |
|
SMF28單模光纖 |
PANDA保偏光纖 |
|
輸入輸出光纖長度 |
mm |
1000 |
|
技術指標的說明:
1. 器件可以在整個波長范圍內工作,長波長工作時需要較大的電流.
2. 保偏光纖型器件的插入損耗是假定輸入偏振態光軸對準的插入損耗,不包括連接器.

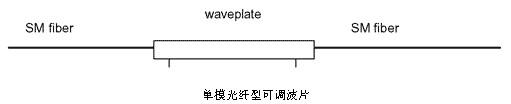

單模光纖型可調波片這種光纖波片可以提供完整的邦加球(Poincare Sphere)循環,輸出光纖產生的偏
振態范圍和輸入偏振態相關. 如下圖所示:

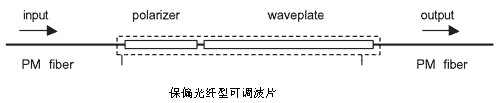

保偏光纖型可調波片這種結構的光纖波片包含了一個光纖偏振器,偏振器被集成在波片的前端,并且和輸入保偏光纖的慢軸對準.該光纖偏振器的作用是用來”凈化”輸入的線性偏振態,輸出為保偏光纖.這種器件使得輸出的偏振態能夠覆蓋整個大邦加球循環(the great circle on the Poincare sphere),輸出光纖的偏振態可以被改變?yōu)樽笮龍A偏振(left circular),右旋圓偏振(right circular),和正交線性偏振態(orthogonal linear states). 如下圖所示:

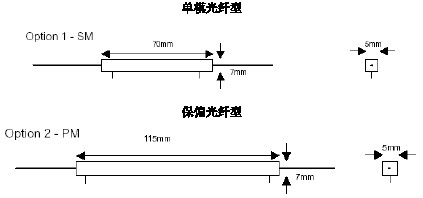

封裝尺寸:所有器件的封轉尺寸相同,但是可能有細微差別.
說明: 不是所有類型的器件都可以有下列的所有選擇,請您在購買前與我們的銷售人員聯系以便確保您的需求能夠得到滿足.
產品特點:
? 全光纖結構
? 簡單電流控制
? Full cycle of Poincare Sphere
? 低插入損耗
? 高回波損耗
應用領域:
? 光纖傳感領域
? 偏振態掃描
? 偏振控制
? 器件測試
? 光纖偏振儀
