1.0um單頻保偏光纖放大器（5-15W）

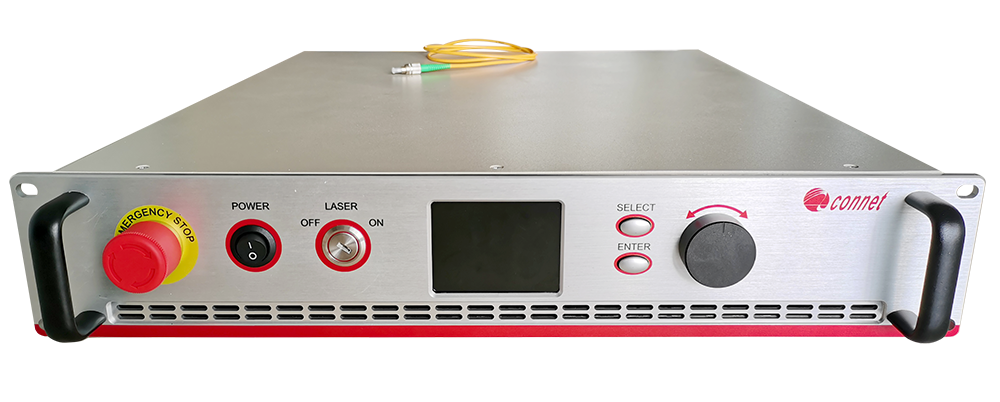

上海瀚宇MARS系列高功率臺式單頻保偏光纖放大器是針對超窄線寬、單頻信號光（例如基于DFB，DBR原理制作的光纖激光器）而專門設計的功率放大器。該款放大器能夠把kHz量級的低功率光信號放大到高達100W量級的輸出功率，并能很好地保持輸入信號光的光譜特性。MARS系列放大器內部采用了高功率、高性能的多模泵浦源，采用雙包層光纖放大技術，全保偏結構的一體化設計，輸出功率連續可調。MARS系列臺式光纖放大器是一款完整的Turn-Key系統，內部采用微處理器控制，前面板設有激光開啟開關和功率狀態LCD顯示，以及輸出功率調節旋鈕。
上海瀚宇特憑借豐富的雙包層光纖處理經驗對高功率保偏光纖放大器進行合理優化設計，實現高效率的輸出，同時抑制光纖的非線性效應，獨到的熱處理工藝保證臺式光纖放大器長期穩定工作，專業設計的高速響應保護電路自動監控輸入光信號功率以及輸出功率，確保在輸入光信號掉落的情況下快速切斷高功率泵浦工作，保證整個系統的安全。
上海瀚宇MARS系列高功率臺式單頻保偏光纖放大器采用獨特的偏振控制技術和領先的保偏光纖熔接工藝，保證高功率情況下的穩定的線偏振輸出。
上海瀚宇MARS系列高功率臺式保偏光纖放大器可以廣泛應用于科學研究、相干合成、相干探測傳感系統等等。
技術指標：
|
技術參數 |
單位 |
技術指標 |
||
|
|
最小值 |
典型值 |
最大值 |
|
|
產品型號 |
|
MFAP-1064-B-SF-MP |
||
|
工作波長范圍 |
nm |
1020 |
1064 |
1120 |
|
輸出功率 |
W |
5 |
- |
15 |
|
輸入隔離度 |
dB |
>30 |
||
|
輸出隔離度 |
dB |
>30 |
||
|
工作模式 |
|
CW |
||
|
輸出功率可調范圍 |
% |
10 |
- |
100 |
|
輸出偏振 |
|
線偏振 |
||
|
偏振消光比 |
dB |
23 |
- |
- |
|
輸入種子信號功率 |
mW |
0.1 |
- |
50 |
|
輸入信號典型線寬 |
kHz |
0.1 |
- |
- |
|
輸出功率穩定度 |
% |
- |
±1 |
- |
|
輸出光束質量 |
M2 |
- |
- |
1.1 |
|
輸入光纖和連接器 |
|
PM980-XP 6/125um NA=0.13 |
||
|
輸入光纖連接器 |
|
FC/APC（其他可選） |
||
|
輸出光纖類型 |
|
PMF 10/125um， NA=0.075 |
||
|
輸出光纖連接器 |
|
FC/APC（其他可選，準直輸出可選） |
||
|
工作電壓/電流 |
VAC |
220V / 50Hz |
||
|
工作溫度 |
℃ |
10 |
- |
35 |
|
存儲溫度 |
℃ |
-40 |
- |
85 |
|
規格尺寸 |
|
430(L)×450(W)×105(H) |
||
|
制冷方式 |
|
風冷 |
||
光譜圖：
