光纖涂覆機(帶拉力測試)
Thorlabs的Vytran集成拉力測試機的光纖涂覆機用于涂覆并測試熔接光纖。涂覆過程是給剝離的光纖修復緩沖涂覆層，提供比熱縮保護套更高的靈活性，使其可以正常操作和卷繞，而不會損壞光纖的熔接區段。集成的直線型或旋轉型拉力測試機通過預定的負載即可測試涂覆的光纖，并確定光纖的長期可靠性。該機器能夠將熔接光纖修復成接近原始光纖的程度，因此非常適合諸如海底光纜、海底通信布線、光纖激光器或分布式布拉格反射體(DBR)激光器等應用。
|
Item # |
PTR208 |
PTR206 |
PTR206B |
PTR307 |
PTR307B |
|
Recoater Type |
Automatic |
Manual |
|||
|
Recoater Mold |
Pneumatic Split Quartz Platesa |
Hinged Split Quartz Plates |
|||
|
Recoat Diameterb |
430 μm |
280 μm, 430 μm, or 600 μmc |
|||
|
Maximum Recoat Length |
50 mm |
||||
|
Recoat Material |
High-Index |
High- or Low-Index |
High-Index UV |
High- or Low-Index |
|
|
UV/Thermal Source |
32 UV LEDs |
Four 10 W Tungsten-Halogen Lamps |
|||
|
Recoat Injection |
Automatic |
Manuald |
Automatic |
Manuald |
|
|
Recoat Volume |
Programmable (μL) |
Manual |
Programmable (μL) |
Manual |
|
|
Recoat Injection Rate |
Programmable (≤1.8 μL/s) |
Manual |
Programmable (≤1.8 μL/s) |
Manual |
|
|
Lamp Delay Timee |
5 s (Typical) |
||||
|
Cure Timee |
17 s (Typical) |
||||
|
Mold Cleaning Requirementf |
At Start Up And Shut Downg |
After Every Recoat |
|||
|
Total Cycle Time |
45 s (Typical) |
60 s (Typical) |
|||
|
Dimensions (L × W × H) |
10.25" x 5.0" x 5.0" (260 mm x 127 mm x 127 mm) |
10.14" x 7.85" x 7.26" (257.4 mm x 199.3 mm x 184.4 mm) |
|||
|
AC Power |
110 - 120 V / 200 - 240 V, 47-63 Hz |
||||
|
Controller Type |
Handset |
Handset |
Handset |
Tablet |
Tablet |
|
Proof Tester Specifications |
|||||
|
Proof Tester Type |
Linear |
Rotary |
|||
|
Load Mechanism |
1.5" (38 mm) Linear Fiber Clamp |
?2" (50.8 mm) Rotating Mandrelh |
|||
|
Fiber Spacing |
2.9" (74 mm) |
5" (127 mm) |
|||
|
Minimum Fiber Length |
6" (150 mm) |
17" (432 mm) |
|||
|
Maximum Load |
20 N (4.5 lbs) |
89 N (20 lbs) |
|||
|
Accuracy |
±2% |
||||
|
Ramp Ratei |
Programmable, ≤22.2 N/s (5 lbs/s) |
Manual, ≤22.2 N/s (5 lbs/s) |
|||
|
Hold Time |
0.00 s - 60.00 s, Programmablee |
N/A |
|||
|
Display Units |
lbs, kg, N, kpsi, and GPa |
||||
? 需要80 - 120 psi干燥壓縮空氣源
? 尺寸可定制；具體請聯系技術支持。
? 取決于模具組件
? 可用手持控制器或平板控制器設置，與模具尺寸和涂覆材料有關
? 模具應當用棉簽沾取丙酮或異丙酮進行清潔。如果模具面板上方積聚了一些固化材料，需施加清潔劑(最 好是丙酮)約60 - 90秒，以使其軟化并擦除。
? 這些涂覆機的模具組件應在一天中第一次涂覆工序之前和最后一次涂覆工序之后進行清潔。
? 確認光纖的最小短期彎曲半徑經過了測試，以確保其與?2英寸芯軸兼容。
? 緩變率是指負載施加在光纖上的速率。
涂覆時先將光纖的熔接部分置于模具組件的中間(如右圖所示)，然后用光纖夾持座中的插條將熔接光纖固定。涂覆材料泵送到模具腔中，再進行紫外固化。最后，對光纖施加預定的負載以測試涂覆的光纖。
涂覆機和模具組件選項
涂覆機有自動或手動模具組件配置。自動模具組件使用氣動模具組件，非常適合大批量生產應用。而手動模具組件使用鉸接式頂板，靈活性更高，非常適合小批量生產或研發應用。涂覆材料通過自動或手動體積分配泵和注膠系統注入模具腔中。
PTR208自動光纖涂覆機帶有用于?430 μm涂覆層的模具組件；對于手動涂覆機(PTR206、PTR206B、PTR307和PTR307B)，模具組件單獨提供，這樣用戶可以根據應用選擇合適的模具涂覆直徑。可以定制的最大模具涂覆尺寸為?900 μm。我們也提供在廠預裝模具組件服務。更多有關定制模具或在廠組裝的信息，請聯系技術支持。
Thorlabs提供高折射率(型號AB950200)和低折射率(型號PC373)涂覆材料用于這些涂覆機。帶手動注入泵的涂覆機(型號PTR206B和PTR307B)兼容這兩種涂覆材料；其它所有涂覆機都只能用高折射率涂覆材料。我們帶自動注入系統的手動涂覆機(型號PTR206和PTR307)可以定制，以使用低折射率和高折射率兩種涂覆材料；更多信息，請聯系技術支持。
拉力測試機選項
PTR206、PTR206B和PTR208光纖涂覆機集成了直線型拉力測試機，能夠給光纖進施加最大預定負載(≤20 N)，然后釋放，以此進行拉力測試。直線型拉力測試機使用與涂覆機相同的光纖夾持座，因此測試前無需移動光纖。PTR307和PTR307B光纖涂覆機集成了旋轉型拉力測試機，能夠進行拉力測試和張力測試(≤89 N)。附帶一組光纖固定圈；更換用的光纖固定圈在下方以每包10個出售。每種測試過程都可以通過附帶的手持或平板控制器設置，以便用戶選擇諸如負載、所施負載速率和夾持時間等參數。
光纖夾持座的插條
除了上述之外，我們還提供多種插條，使用于涂覆機的光纖夾持座，以支持多種光纖涂覆層直徑。對于帶旋轉型拉力測試機的涂覆機，插條兼容直徑125 μm - 900 μm的涂覆層。對于帶直線型拉力測試機的涂覆機，插條兼容直徑?250 μm - ?900 μm的涂覆層。
圖為帶旋轉型拉力測試機的光纖涂覆機PTR307B。紅色箭頭表示模具組件、光纖夾持座和夾持座插條
產品特性：
? 涂覆熔接光纖，以恢復其柔軟性
? 手動和自動系統選項
? 自動模具組件和注膠組件用于大批量生產
? 手動模具組件和自動注膠組件
? 手動模具組件和手動注膠組件
? 集成直線型(最高負載20 N)或旋轉型(最高負載89 N)拉力測試機
? 可完全自己設置程序，實現按鍵操作
? 可程序控制，實現按鍵操作
? 自動涂覆機包含手持控制器
? 涂覆機包含的平板控制器，用于手動模具組件
? 石英模具板經久耐用，能處理>10,000次涂覆
? 最大涂覆長度為50 mm
? 單獨出售更換用的組件
產品型號：

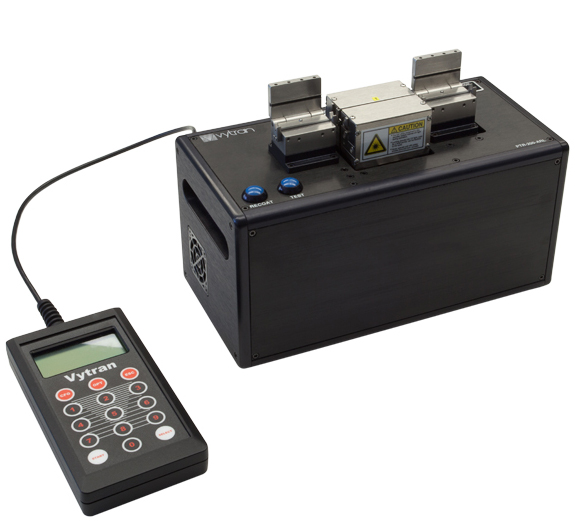

PTR208：光纖涂覆機，包含直線型拉力測試機、自動模具組件和注膠組件
PTR206/PTR206B：光纖涂覆機，包含直線型拉力測試機和自動注膠組件，用于手動模具組件
PTR307/PTR307B：光纖涂覆機，包含旋轉型拉力測試機和自動注膠組件，用于手動模具組件
