光纖拉力測試儀
Thorlabs的Vytran?拉力測試機以受控的速度將一組負載施加到熔接光纖上， 用以測試熔接光纖的強度。這里提供的拉力測試機是直線型拉力測試機(型號PTR201)或旋轉型拉力測試機(型號PTR302)。直線型拉力測試機可以最大20N(4.5 lbs)的負載進行簡單的拉力測試。旋轉型拉力測試機可以最大89 N(20 lbs)的負載進行拉力測試和張力測試，因此它非常適于需要進行非常強的拉力測試或張力測試的過程。
對于拉力測試，將負載增加到一個預定級別，再釋放。在光纖的制造過程中利用這種測試，以確保光纖可支持所必需的負載。為了確保光纖的長期可靠性，拉力測試級別應該大約為熔接光纖額定負載的三倍。對于張力測試，將負載增加到光纖的斷裂點。這種測試最適合于工程和開發應用。測試過程可完全設置，使用戶可選擇諸如負載、施加負載的速度和保持時間等參數。
|
Item # |
PTR201 |
PTR302 |
|
Proof Tester Type |
Linear |
Rotary |
|
Load Mechanism |
1.5" (38 mm) Linear Fiber Clamp |
?2" (50.8 mm) Rotating Mandrela |
|
Fiber Spacing |
2.9" (74 mm) |
5" (127 mm) |
|
Minimum Fiber Length |
6" (150 mm) |
17" (432 mm) |
|
Maximum Load |
20 N (4.5 lbs) |
89 N (20 lbs) |
|
Accuracy |
±2% |
|
|
Ramp Rateb |
Programmable, ≤22.2 N/s (5 lbs/s) |
Manual, ≤22.2 N/s (5 lbs/s) |
|
Display Units |
lbs, kg, N, kpsi, and GPa |
|
|
Dimensions (L × W × H) |
10.25" × 5.0" × 5.0" |
10.25" × 5.85" × 7.27" |
? 查待測光纖的最小短期彎曲半徑，以確保其與?2英寸芯軸的兼容性。
? 緩變率(ramp rate)是指負載施加到光纖的速率。
光纖夾持座的插條與更換用的光纖固定圈
購買PTR201時，還需要為它的光纖夾持座購買插條。這些插條適用于涂覆層直徑從80 μm至1000 μm的光纖。可提供定制尺寸；更多信息，請聯系技術支持。
PTR302不使用光纖夾持座，因此不需要購買任何插條。旋轉光纖拉力測試儀包含一套光纖固定圈；PTR302更換用的光纖固定圈下面有售，一包10個。
產品特性：
? 測試熔接光纖的強度和耐用性
? 兩種類型
? 直線型: 以最大20 N(4.5 lbs)的負載進行拉力測試
? 旋轉型: 以最大89 N(20 lbs)的負載進行拉力和張力測試
? 完全可以編程，帶手持式控制器(PTR201)或平板控制器(PTR302)
產品型號：
PTR201：光纖拉力測試機，直線型，帶手持控制器

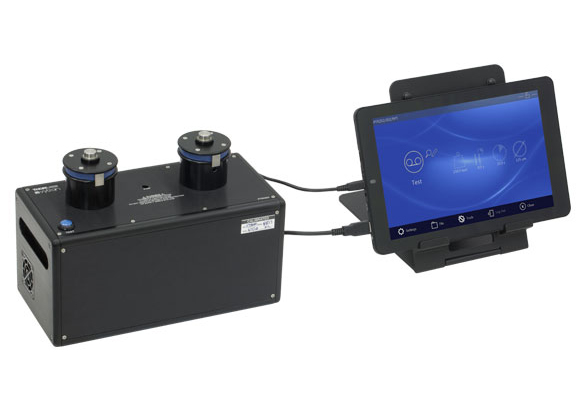

PTR302：拉力測試機，旋轉型，帶平板控制器
