單模,多模,保偏光纖切割機:包層直徑小于等于1.7 mm
Vytran的大芯徑光纖熔接拉錐處理機是多功能的平臺，設計用于光纖熔接、拉錐、制造光纖耦合器、光纖終端和光纖合束器。此大芯徑光纖處理器在熔接頭中集成了一個精密切割器，并可通過熱成像相機對處理過程進行實時監控，還可以在熔接前對光纖邊緣進行XY位置的熔接對準，對光纖纖芯進行旋轉方向的對準。這種功能的結合使用戶可在單個工作臺上切割和熔接保偏光纖，和具有微結構化纖芯的特制光纖，同時仍能為多種光纖類型制造光纖拉錐和光纖終端。GPX3800大芯徑光纖處理器兼容包層直徑最大?1.25 mm的光纖，而更高功率的GPX3850可處理包層直徑最大?1.7 mm的光纖。
|
Item # |
GPX3800 |
GPX3850 |
|
Splicing Specifications |
||
|
Fiber Types (Non PM) |
Single Mode, Multimode, Photonic Crystal, Large Mode Area, Non-Circulara |
|
|
Fiber Types (PM) |
Panda, Elliptical, Bow-Tiea |
|
|
Fiber Cladding Diameter |
Up to 1.25 mm (Max) |
Up to 1.7 mm (Max) |
|
Fusion Method |
Filament Fusion |
|
|
Filament Temperature Range |
Room Temperature to 3000 °C |
|
|
Splice Loss |
0.02 dB (Typical)b |
|
|
Splice Loss Estimation |
True Core Imaging? Technology |
|
|
Splice Strength |
>250 kpsi (Typical)c |
|
|
Strength Enhancement |
Fire Polish |
|
|
Polarization Cross Talk |
Panda: >35 dB |
|
|
Fiber Inspection |
||
|
Fiber Side Viewing |
True Core Imaging Technology |
|
|
Fiber End Viewing |
Facet Inspection and PM Core Alignment |
|
|
Core / Cladding / Fiber Diameter |
Automated Measurement |
|
|
End Face Inspection |
Inspection via GUI Display |
|
|
Cleave Angle |
Automated Measurement |
|
|
Fiber and End Face Alignment |
||
|
Fiber Z-Axis Movement |
180 mm (Max) |
|
|
Z-Axis Movement Resolution |
0.25 μm via Stepper Motor |
|
|
XY Axis Fiber Positioning Resolution |
0.02 μm via Stepper Motor |
|
|
Rotation Alignment |
Fully Automated End-View Alignment for Panda, Bow Tie, Elliptical-Core Fibers |
|
|
Rotation Drive Resolution |
0.02° |
|
|
Rotation Travel |
200° |
|
? 除了這里列出的以外，還兼容其它光纖類型。聯系技術支持咨詢您的光纖類型是否可用。
? 針對?125 μm包層的單模光纖。
? 測量的是用LDC-400系列光纖切割器或其它合適的光纖制備裝置制備的單模光纖。
|
Item # |
GPX3800 |
GPX3850 |
|
Tapering |
||
|
Tapering Length |
~2 mmd (Min) |
|
|
Tapering Ratio (Max) |
Adiabatic Tapers up to 1:10 (Ratios Up to 1:100 Possible) |
|
|
Tapering Speed |
1 mm/s (Typical)e |
|
|
Adiabatic Tapering Loss |
< 0.01 dB (Typical) |
|
|
Computer and Software |
||
|
PC Computer |
Included |
|
|
Splice Files |
Built-In Library for Common Fibers and Processes |
|
|
Physical |
||
|
Size |
16.0" x 12.5" x 6.3" |
|
|
Weight |
45 lbs (20 kg) |
|
|
External Power Supply |
Universal Input: 96 - 260 VAC, 47 - 63 Hz, Single Phase |
|
|
Gas Supply |
Argon, >99.999% Purity at 12 psig (Not Included) |
|
|
Environmental |
||
|
Operating Temperature |
15 to 40 °C |
|
|
Altitude Range |
0 to 2000 m Above Sea Level |
|
|
Operating Humidity |
0 to 75% Relative Humidity (Non-Condensing) |
|
|
Storage Temperature |
-20 to 60 °C |
|
|
Storage Humidity |
0 to 90% Relative Humidity (Non-Condensing) |
|
? 取決于拉錐的幾何形狀
? 拉錐速度非常依賴于所用的過程類型。標準拉錐過程的典型速度是1 mm/s。
這些大芯徑光纖處理機集成了一個基于加熱絲的加熱爐組件，提供一個均勻且精密受控的高溫?zé)嵩础Ｓ捎诩訜峤z材料和尺寸可以輕松更換，同一個系統可處理多種包層直徑的光纖和特制光纖。對光纖位置和方向的精確控制使得可進行多種高級光纖處理方法，涉及不相似光纖的低損耗熔接，以及進行絕熱光纖拉錐、制造光纖終端或熔融光纖耦合器等等。
集成到熔接頭中的光纖切割器利用與LDC401系列光纖切割機相同的“拉伸和擦劃”程序，而且兼容包層直徑最大400 μm的光纖。如下圖中所見，沿著光纖的長度施加拉力，然后利用鉆石切割刀完成自動擦劃過程。在刀片對光纖擦劃之后，保持拉力，使劃痕通過光纖的寬度傳播，從而完成切割。

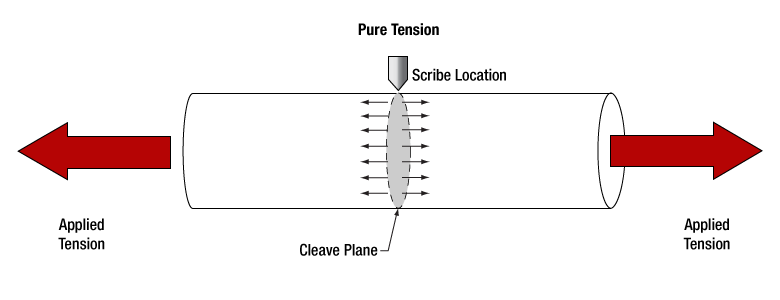

GPX3800和GPX3850利用拉伸和擦劃方法對光纖進行平切的示意圖。在切割之前沿著光纖的光軸施加拉力。再用一個鉆石刀對光纖擦劃，拉力導致劃痕沿著垂直于拉力方向的平面在光纖中傳播。
真實纖芯成像?和熱成像相機
這些光纖處理系統利用真實纖芯成像(True Core Imaging)技術為光纖測量和對準提供高分辨率的圖像。將一個數字CCD相機和鏡塔集成到光纖處理工作站當中，可對光纖纖芯和包層實現清晰的側面和端面成像。這種成像功能使得可實現自動測量光纖的特性(纖芯/包層直徑，切割角，等等)，為自動對準系統提供反饋，在與相似或不相似的光纖類型熔接時計算精確的熔接損耗。
將中性密度濾光片集成到相機系統中之后，用戶可實時獲取熔接/拉錐過程的光纖圖像(見下圖)。這種高級的成像功能可以實時提供熔接/拉錐質量的反饋，使用戶可以快速開發程序，針對應用優化參數。

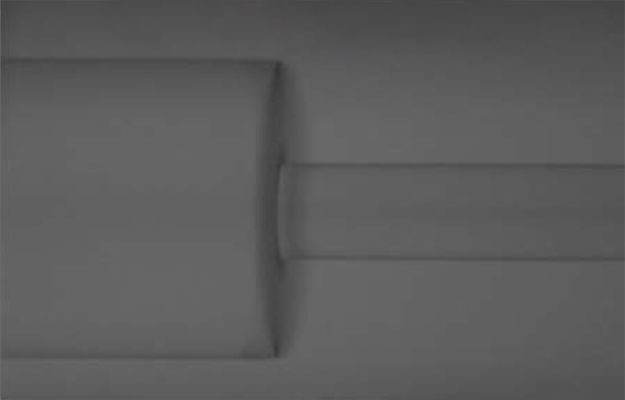

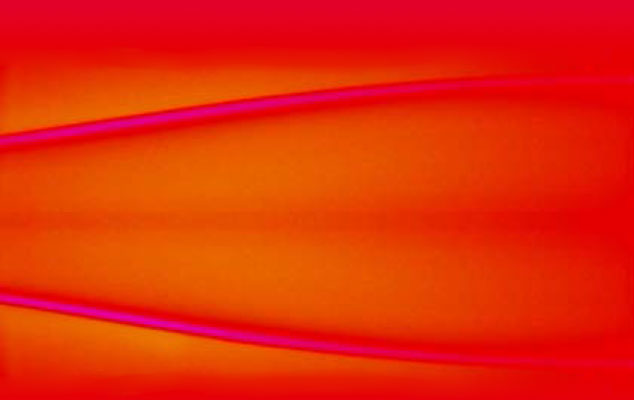

使用熱相機成像實現光纖熔接過程的實時成像 拉錐過程中的假色溫重疊
產品特性：
? 制造熔接光纖、光纖拉錐、光纖終端、光纖耦合器和合束器
? 自動XY和旋轉對準
? 熔接頭中集成了鉆石切割刀
? 在熔接或拉錐過程中對光纖進行實時熱成像
? 兼容單模、多模、保偏和特種光纖
? 對標準玻璃光纖進行低損耗(~0.02 dB)的熔接
? 利用端面成像測量光纖圓度、質心和纖芯偏心度
? 軟件帶程序進展的圖形用戶界面(GUI)以及熔接程序文件庫
產品型號：
GPX3800：Vytran自動大纖芯光纖熔接和拉錐工作臺，內置切割器，可處理的最大包層直徑?1.25 mm

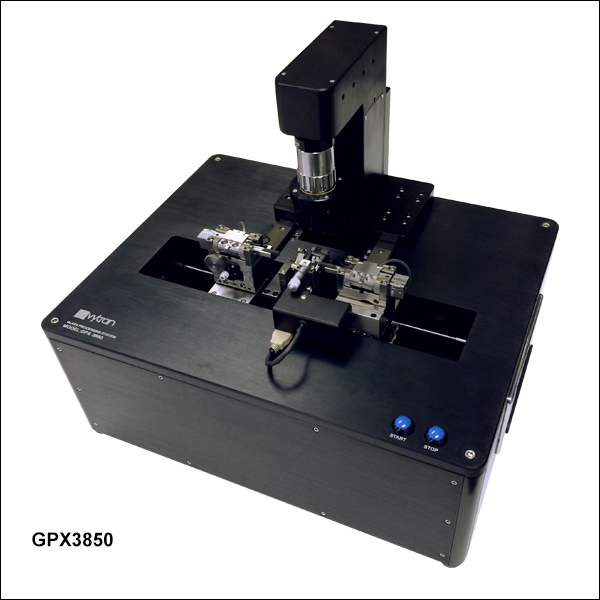

GPX3850：Vytran自動大纖芯光纖熔接和拉錐工作臺，內置切割器，可處理的最大包層直徑?1.7 mm
