? 這些光纖切割機用從滑輪掛下的標準砝碼進行校準，因此拉力設定以克為單位設置到網頁界面當中。這個最大拉力對應于2.2 kg。

? 從光纖夾的末端到切割刀的距離。該間距取決于軟件中光纖負載位置參數。

? 在切割刀后應有的最小光纖長度。

亞臨界程序
       CAC400和CAC400A基于網頁的軟件包含的參數可實現特制光纖的高品質切割，比如微結構化的PCF和大直徑的保偏光纖，或者對多模或保偏光纖進行斜切。這個亞臨界過程施加的拉力小于“標準”切割程序所需的拉力。然后刀片對光纖擦劃，同時逐漸增加拉力，使所劃的線傳播，從而形成切割。由于所形成的裂縫在較小的驅動力下傳播相對較慢，因此可獲得更平滑的切割。我們提供一個選用的CACM測微計逆止器和相機組件，在需要較小拉力的切割時，或者切割大直徑光纖時使用。該相機提供200X的放大倍率，而平頭的微止器可防止光纖在較小拉力下被刀片接觸時產生彎曲。

光纖夾和插條(需要)
       光纖夾下方單獨出售，將光纖載入CAC400或CAC400A光纖切割機中時需要使用。將光纖載入光纖夾中，再將它固定到轉接式光纖夾槽中，如下圖所示。這種方式使得可以一次性預載多個光纖夾，加快處理時間。應根據光纖緩沖層或涂覆層的直徑選擇光纖夾。

       將夾具載入系統中時，未安裝的光纖將跨過光纖夾持座，它會在切割過程中固定光纖的丟棄部分。該光纖夾持座包含一個上插條和下插條，它們單獨出售，V型槽設計用于接納特定光纖包層直徑。

       具有較大“空氣填充”部分的特制光纖由于材質問題，可能無法執行精確的斜切。

      上方的圖為夾在夾具中的光纖被插入CAC400A光纖斜切機當中。該光纖夾用光纖夾槽固定，它用于平移、張緊光纖。多出來的光纖部分用光纖夾持座固定，夾持座包含一個上插條和一個下插條；每個插條基于包層直徑選擇。一個旋轉臺在對光纖施加拉力前對光纖施加預先設置的扭力，實現斜切。包含兩個磁性底板，用于夾持CACM微止器和相機組件。

產品特性：

? 對包層直徑?60 μm - ?600 μm的光纖進行平切(0°)或斜切(最大15°)

? 用于切割標準光纖或特制光纖的程序:

? 單模(SM)、多模(MM)和保偏(PM)光纖

? 光子晶體光纖(PCF)

? 軟玻璃光纖

? 毛細管

? 可選用于切割氟化物光纖的參數；詳情請聯系技術支持

? 光纖夾，用于將光纖裝入切割機中(需要，且單獨出售)

? 可接受緩沖層直徑?67 μm - ?1200 μm的光纖

? V型槽插條用于安裝要丟棄的光纖端(需要，且單獨出售)

? 可接受包層直徑?40 μm - ?600 μm的光纖

? 鏡面質量的端面加工，對實現高性能熔接至關重要

? 包含符合您所在地區插口的電源線

? 支持Fujikura和Fitel光纖夾的系統，請聯系技術支持

產品型號：

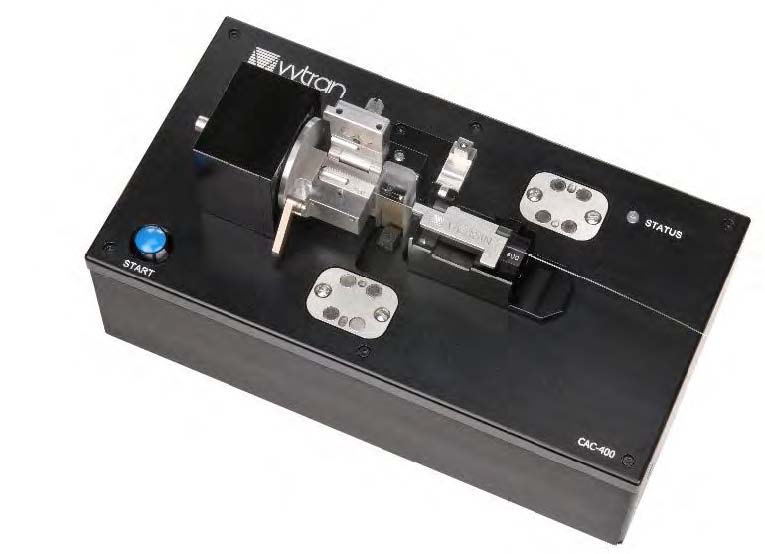

CAC400-小型光纖切割機，?60 μm - ?600 μm包層，平切

CAC400A-小型光纖切割機，?60 μm - ?600 μm包層，平切和斜切
