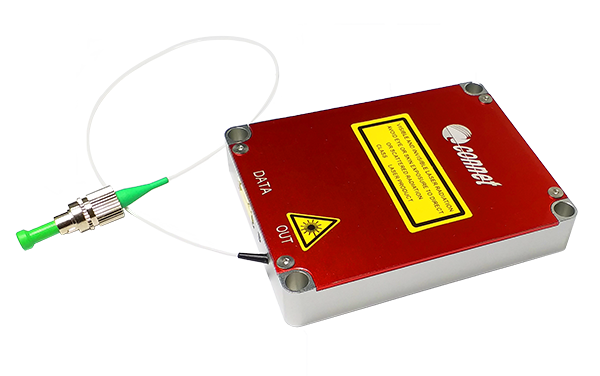

CoSF-D-EY-Mini窄線寬單頻光纖激光器
上海瀚宇CoSF-D 是一種基于分布式反饋布拉格光柵（DFB）技術的低噪聲單頻光纖激光器。具有自主知識產權，實現了單縱模、線偏振、窄線寬的穩定單頻激光輸出。
CoSF-D具有極低的相位和頻率噪聲以及較低的相對強度噪聲（RIN）。上海瀚宇采用獨特的封裝技術，確保低噪聲DFB單頻光纖激光器具有優異的波長穩定性。
上海瀚宇采用附加腔技術顯著抑制DFB單頻光纖激光器的相對強度噪聲（RIN），保證了單頻光纖激光器的諧振腔不受干擾。
CoSF-D Mini型窄線寬單頻光纖激光器體積小巧110x70x25mm, 封裝牢固，輸出功率可達20mW。
CoSF-D-ER-Mini基于摻鉺光纖，具有極低的相位噪聲和超窄線寬（<1kHz）, CoSF-D-EY-Mini基于鉺鐿共摻光纖，具有更低的相對強度噪聲和比較窄的線寬（<10kHz）。標準波長為1550nm，可選波長范圍為1530-1572nm，如ITU框架下的標準波長，其它波長可以定制。
技術指標：
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
產品型號 |
|
CoSF-D-EY-Mini |
||
|
中心波長 |
nm |
1530-1572nm (請指定） |
||
|
輸出功率 |
mw |
- |
5 |
20 |
|
出射激光類型 |
|
CW，單頻單縱模 |
||
|
輸出光束質量 |
M2 |
- |
1.05 |
1.1 |
|
線寬 |
kHz |
- |
- |
10 |
|
RIN峰值頻率 |
kHz |
600 |
700 |
1500 |
|
相對強度噪聲峰值 (RIN Peak) |
dBc/Hz |
-110 |
-115 |
-100 |
|
相對強度噪聲(RIN)@10MHz |
dBc/Hz |
- |
-145 |
-150 |
|
相位噪聲 (1m OPD) |
urad/√Hz |
300@100Hz |
||
|
urad/√Hz |
20@10kHz |
|||
|
urad/√Hz |
8@100kHz |
|||
|
光信噪比（50pm分辨率） |
dB |
55 |
60 |
- |
|
輸出偏振類型 |
|
線偏振 |
||
|
輸出偏振消光比 |
dB |
23 |
25 |
- |
|
輸出功率穩定度 |
% |
- |
- |
±1 |
|
輸出光隔離度 |
dB |
35 |
45 |
- |
|
工作溫度 |
℃ |
0 |
- |
60 |
|
存儲溫度 |
℃ |
-40 |
- |
85 |
|
工作電壓 |
VDC |
12 |
||
|
通信控制接口 |
|
RS485 |
||
|
輸出光纖類型 |
|
Panda PM1550 |
||
|
輸出光纖長度 |
m |
> 0.5 |
||
|
輸出光纖連接器 |
|
FC/APC |
||
|
規格尺寸 |
mm |
110(L)×70(W)×25(H) |
||
|
重量 |
kg |
<0.5 |
||
訂貨信息：
· CoSF-D-EY-Mini-<15xx>-<PW>
· PW：輸出功率
可選項：
1.SMF輸出
產品特點? 超窄線寬<10kHz
? 穩定的單頻、單偏振工作
? 無跳模，無突發噪聲
? 低相位噪聲和頻率噪聲
? 低相對強度噪聲（RIN）
? 高可靠性
? 尺寸小巧110x70x25mm
應用領域? 分布式光纖傳感
? 相干激光雷達
? 光纖水聽器
? 激光光譜學
? 相干通信
? 冷原子物理學
? 氣體吸收測量
? 其他科學研究
