PM14xxC-HP低損耗耦合器保偏光纖

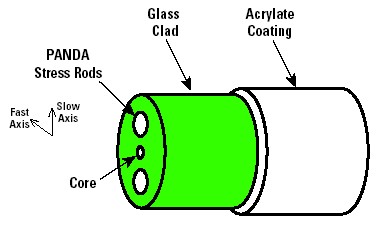

Coherent/Nufern公司具有無可匹敵的偏振保持光纖產品線，保偏光纖包括單模，多模，雙包層的設計。用于通信級的Panda型偏振保持光纖設計波長從980nm到1620nm。應用于所有電信和數據傳輸?shù)谋Ｆ到y(tǒng)。 Nufern公司采用自己獨特的生產制造工藝和設備制作高性能的保偏光纖，和同類產品相比，在光纖的光學性能，機械性能以及幾何尺寸公差控制方面都有根本性的改進和提升。NuPanda系列保偏光纖更高的強度和持續抗疲勞性能確保用戶提高產品的批次一致性，得到更高的生產效率。
用于光纖耦合器的低損耗偏振保持光纖PM980C-HP和PM14xxC-HP展示出出色的性能，耦合器插損耗和普通保偏光纖相比降低一個數量級，同時這些光纖依然保持了出色偏振控制能力。
|
參數 |
單位 |
指標 |
|
型號 |
|
PM14xxC-HP |
|
工作波長（一般情況下） |
nm |
1390-1625 |
|
纖芯數值孔徑 |
NA |
0.125 |
|
模場直徑MFD @ 1450nm |
um |
9.8±0.8 |
|
模場直徑MFD @ 1550nm |
um |
10.4±0.8 |
|
截止波長 |
nm |
1320±60 |
|
纖芯衰減 @ 1450nm |
dB/km |
≤ 1.0 |
|
纖芯衰減 @ 1550nm |
dB/km |
≤ 1.0 |
|
歸一化串?dāng)_ @2m 1550nm |
dB |
≤ -37.0 |
|
歸一化串?dāng)_ @100m 1550nm |
dB |
≤ -20.0 |
|
包層直徑 |
um |
125.0±1.0 |
|
纖芯直徑 |
um |
8.0 |
|
涂覆層直徑 |
um |
245.0±15.0 |
|
纖芯/包層同心度偏差 |
um |
≤ 0.5 |
|
涂覆層同心度 |
um |
< 5.0 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
|
涂覆層材料 |
UV Cured Dual Acrylate |
|
|
工作溫度 |
℃ |
-40 ~ +85 |
