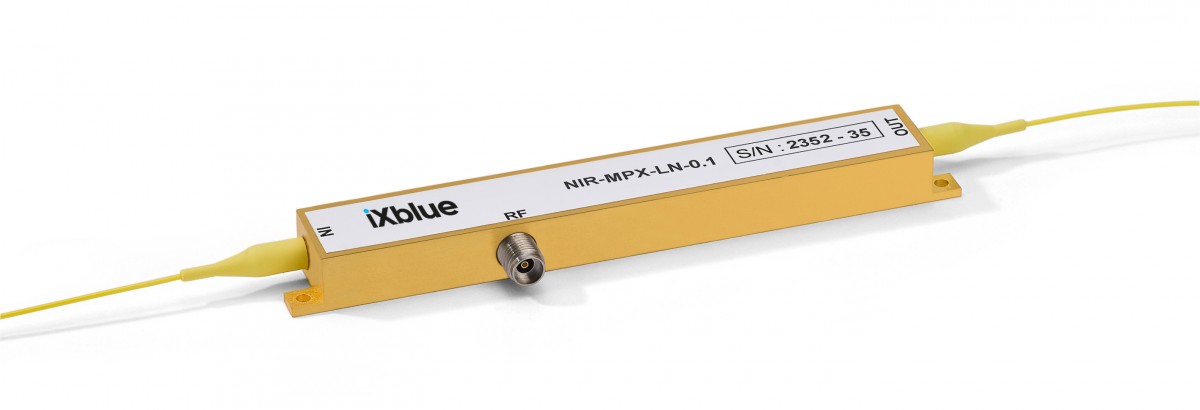

NIR-MPX-LN-02 光相位調制器
iXBlue-Photonics公司的NIR-MPX系列LiNbO3光相位調制器特別針對1000nm波段設計，系列產品包括不同的調制帶寬，從低頻率到10GHz甚至更高。|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
NIR-MPX-LN-02 |
||
|
工作波長 |
nm |
980 |
1060 |
1150 |
|
電光帶寬 |
GHz |
2 |
- |
- |
|
半波電壓RF電極@50kHz |
V |
- |
3 |
4 |
|
輸入阻抗射頻連接器 |
Ω |
- |
50 |
- |
|
晶體：Lithium Niobate |
. |
X-cut Y-propagation |
||
|
波導制作（waveguide process） |
|
質子交換Proton exchange |
||
|
插入損耗（不包括連接器） |
dB |
- |
3 |
4 |
|
光回波損耗 |
dB |
-40 |
-45 |
|
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
輸入射頻連接器 |
|
Wiltron Female K type |
||
|
工作溫度 |
℃ |
0 ~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
最大RF輸入功率 |
dBm |
+20 |
||
|
最大輸入光功率 |
mW |
100 |
||
訂貨信息:
NIR-MPX-LN-BW-XX-Y-Z-AB-CD
BW：電光帶寬
XX: 00 無內置光電探測器；PD內置光電探測器
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
產品特點:
? 質子交換波導處理-高非線性效應功率閾值，高光折變效應功率閾值
? 低半波電壓，低插入損耗
? 高穩定性
? 高功率處理能力：100mW
? 低電光帶寬：100MHz
應用領域:
? 啁啾
? 干涉型傳感設備
? 光譜展寬和頻移（Frequency shifting）
