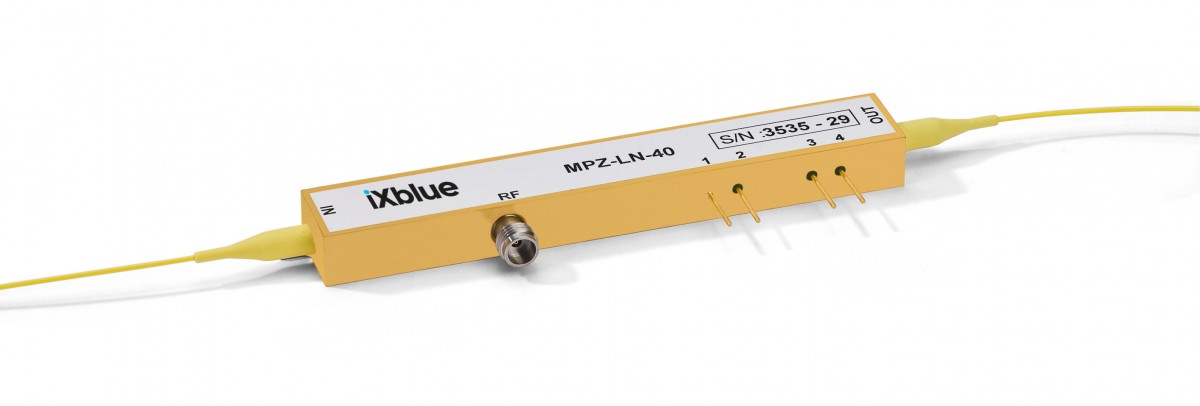

MPZ-LN-40 光相位調制器
|
參數
|
單位
|
最小值
|
典型值
|
最大值
|
|
型號
|
|
MPZ-LN-40
|
||
|
電光帶寬S21@-3dB
|
GHz
|
20
|
33
|
|
|
半波電壓RF電極@50kHz
|
V
|
|
6.0
|
|
|
半波電壓RF電極@10GHz
|
V
|
|
7.0
|
8.0
|
|
電回損S110-High cut-off電光帶寬
|
dB
|
|
-12
|
-10
|
|
抖動
|
dB
|
|
0.5
|
1
|
|
輸入阻抗射頻連接器
|
Ω
|
|
40
|
|
|
晶體：Lithium Niobate
|
.
|
Z-cut Y-propagation
|
||
|
波導制作（waveguide process）
|
|
鈦擴散（Titanium diffusion）
|
||
|
插入損耗（Z軸）
|
dB
|
|
2.5
|
3.5
|
|
偏振相關損耗
|
dB
|
|
1.0
|
1.5
|
|
光回波損耗
|
dB
|
-45
|
-50
|
|
|
輸入光纖
|
|
Panda保偏光纖1.5米長，900um
|
||
|
輸出光纖
|
|
Panda保偏光纖1.5米長，900um
|
||
|
封裝尺寸
|
mm
|
100 x15 x9.5
|
||
|
輸入射頻連接器
|
|
Wiltron Female K type
|
||
|
工作溫度
|
℃
|
+10 ~ +50
|
||
|
存儲溫度
|
℃
|
-40 ~ +85
|
||
|
最大RF輸入功率
|
dBm
|
+28
|
||
|
最大輸入光功率
|
dBm
|
+25
|
||
訂貨信息:
MPZ-LN-BW-XX-Y-Z-AB-CD
BW：電光帶寬
XX: 00 無內置光電探測器；PD內置光電探測器
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
可配置的附件：
? 優化設計的外置RF驅動器：DR-GA系列
? CMD模塊內部集成RF驅動器
產品特點:
? 高穩定性
? 低驅動電壓，低插入損耗
? 單驅動結構-容易使用
? 寬工作波長范圍C-Band和L-Band
? 擴展電光帶寬可達40GHz
? 輸入輸出光纖可以選擇
? 1300nm波段可以選擇
應用領域:
? 啁啾
? 干涉型傳感設備
? 光譜展寬和頻移（Frequency shifting）
? 高速率光通信系統
