NIR-MPX800-LN-10光相位調制器
iXblue公司的NIR-LN系列LiNbO3強度和相位調制器特別針對1064nm和近紅外波長設計，為工作在近紅外波段的用戶提供LiNbO3外調制器帶來的出色性能：高速，高消光比，相位控制，可靠性。
憑借iXBlue公司特有的制作工藝，NIR-LN系列調制器即使在數十毫瓦量級的輸入光功率的情況下能夠穩定可靠的工作。
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
NIR-MPX800-LN-10 |
||
|
電光帶寬S21@-3dB |
GHz |
10 |
12 |
- |
|
半波電壓RF電極@50kHz |
V |
|
4 |
5 |
|
電回?fù)pS110-High cut-off電光帶寬 |
dB |
|
-12 |
-10 |
|
抖動 |
dB |
|
0.5 |
1 |
|
輸入阻抗射頻連接器 |
Ω |
|
50 |
|
|
晶體：Lithium Niobate |
. |
X-cut Y-propagation |
||
|
波導制作（waveguide process） |
|
質子交換Proton exchange |
||
|
波導類型 |
|
偏振（只有一種偏振態可以傳輸） |
||
|
工作波長 |
nm |
780 |
850 |
890 |
|
插入損耗（不包括連接器） |
dB |
|
3.5 |
4.5 |
|
光回波損耗 |
dB |
-45 |
-50 |
|
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
輸入射頻連接器 |
|
Wiltron Female K type |
||
|
工作溫度 |
℃ |
0 ~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
最大RF輸入功率 |
dBm |
+28 |
||
|
最大輸入光功率 |
dBm |
14 |
||

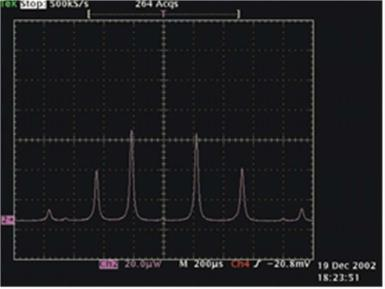

產品性能：
在原子光學中的應用案例:
銣原子激光冷卻：iXBlue 公司的 NIR-MPX800-LN-10 光相位調制器特別適用于銫原子激光冷卻，原子鐘監控，激光穩頻，原子干涉儀。他的 10GHz 帶寬和低驅動電壓(4V)允許產生 1560nm 的邊帶，并且功耗很小。精妙小巧的設計可以是用戶方便的集成到其系統中。低插入損耗保證高的性能，光波導質子交換工藝提供高偏振消光比調制輸出。
iXBlue 調制器驅動放大器 DR-AN-10-MO 是專為 NIR-MPX800-LN-10 相位調制器而設計，產生邊帶調制并擁有高載波消光比。
可提供接口: Connectorization FC/APC & SC/APC (PER>30 dB).
工作原理：

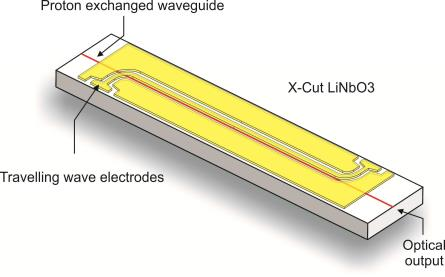

An 光波導在鈮酸鋰晶體中擴散，平行于光波導的高速電極被集成在基底表面。銫原子的激光 冷卻可以通過在電極施加 4.6GHz 的正弦微波電壓得到。由于電光效應，基于 852nm 載波激光獲得相差 9.193GHz 光學邊帶。

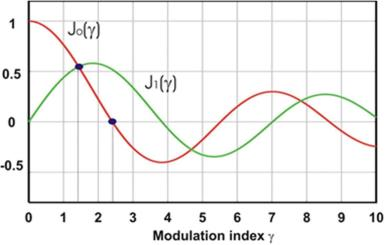

邊帶的振幅由貝塞爾(Bessel)函數決定，并且由調制系數控制。載波抑制能夠得到一個調制系數 2.4，相對于第一個載波振幅系數 Jo(γ)，邊帶振幅是 J1(γ) 。
應用領域：
? 邊帶調制銫原理物理
? 原子鐘
? Pound Drever Hall激光穩頻,
? 激光冷卻
? 原子干涉儀
