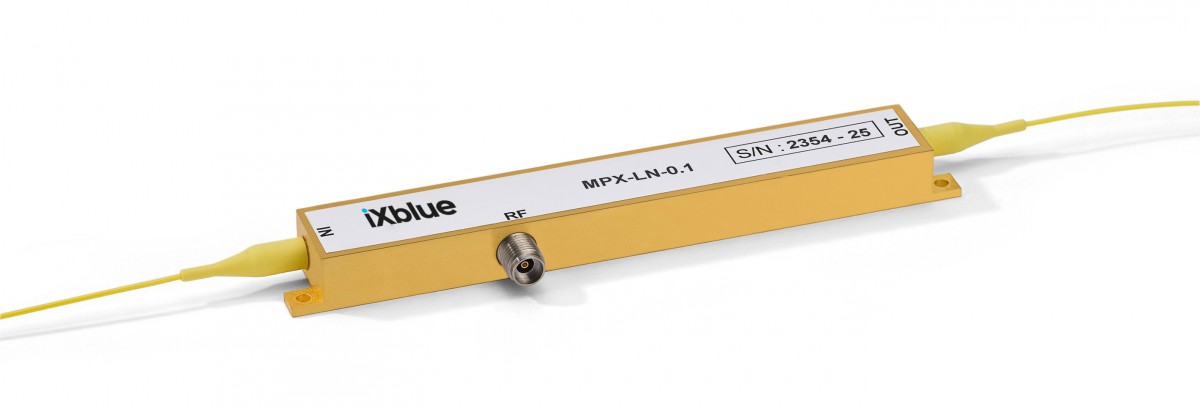

MPX-LN-0.1 光相位調制器
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
型號 |
|
MPX-LN-0.1 |
||
|
電光帶寬S21@-3dB |
GHz |
0.1 |
0.5 |
|
|
半波電壓RF電極@50kHz |
V |
|
3 |
|
|
輸入阻抗射頻連接器 |
Ω |
|
10000 |
|
|
晶體：Lithium Niobate |
. |
X-cut Y-propagation |
||
|
波導制作（waveguide process） |
|
鈦擴散（Titanium diffusion） |
||
|
插入損耗（Z軸） |
dB |
|
3 |
|
|
偏振相關損耗 |
dB |
|
1.0 |
1.5 |
|
光回波損耗 |
dB |
-45 |
-50 |
|
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
輸入射頻連接器 |
|
Wiltron Female K type |
||
|
工作溫度 |
℃ |
0~ +70 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
最大RF輸入功率 |
dBm |
+28 |
||
|
最大輸入光功率 |
dBm |
+25 |
||
訂貨信息:
MPX-LN-BW-XX-Y-Z-AB-CD
BW：電光帶寬
XX: 00 無內置光電探測器；PD內置光電探測器
Y：輸入光纖；P代表偏振保持光纖；S代表單模光纖
Z：輸出光纖；P代表偏振保持光纖；S代表單模光纖
AB：輸入光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
CD：輸出光纖連接器 00代表裸光纖；FA代表FC/APC；FC代表FC/SPC
產品特點:
? 高穩定性
? 低驅動電壓，低插入損耗
? 單驅動結構-容易使用
? 寬工作波長范圍C-Band和L-Band
? 擴展電光帶寬可達40GHz
? 輸入輸出光纖可以選擇
? 1300nm波段可以選擇
應用領域:
? 啁啾
? 干涉型傳感設備
? 光譜展寬和頻移（Frequency shifting）
? 高速率光通信系統
可配置的附件：
? 優化設計的外置RF驅動器：DR-GA系列
? CMD模塊內部集成RF驅動器
指標說明應用領域
