CMF-Cladding Mode Free光敏光纖

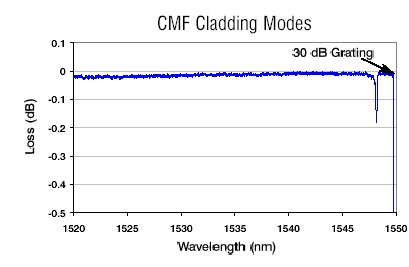

Coherent/Nufern公司Cladding Mode Free (CMF)光敏單模光纖針對WDM系統(tǒng)設計的光敏光纖，用來刻寫光纖布拉格光柵，CMF實質上消除所有包層傳輸模式，CMF光纖光柵可以保證窄的信道間隔和光信號功率密度分配的一致性。|
參數(shù) |
單位 |
指標 |
|
|
型號 |
|
CMF |
CMF-P |
|
工作波長（一般情況下） |
nm |
1450-1600 |
1450-1600 |
|
MFD @ 1550nm |
um |
9.1±0.5 |
9.1±0.5 |
|
二階模式截止波長 |
nm |
1370±70 |
1370±70 |
|
數(shù)值孔徑 （NA） |
NA |
0.13 |
0.13 |
|
包層直徑 |
um |
125±1.5 |
125±2.0 |
|
涂覆層直徑 |
um |
245±15 |
145±5 |
|
纖芯/包層同心度偏差 |
um |
≤0.5 |
≤0.5 |
|
包層/涂覆層偏差 |
um |
≤5 |
≤1.5 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
≥100 (0.7GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
Polyimide |
|
工作溫度 |
℃ |
-55 ~ +85 |
-65 ~ +300 |
|
短期彎曲半徑 |
mm |
≥6 |
≥12 |
|
長期彎曲半徑 |
mm |
≥13 |
≥25 |
