包層功率剝離器
|
技術參數 |
單位 |
高功率End Cap |
低功率End Cap |
|
產品型號 |
|
CPS-20/400-065-HP-10/10 |
CPS-20/400-065-MP-10/10 |
|
工作波長 |
mm |
1030-1080 |
|
|
輸入輸出光纖類型 |
|
Nufern LMA-GDF-20/400-M |
|
|
數值孔徑(NA) |
|
0.065/0.46 |
|
|
最小剝離率 |
% |
>98 |
|
|
最大剝離功率 |
W |
>200 |
>50 |
|
最大溫升系數 |
℃/W |
<0.2 |
<0.35 |
|
外形尺寸 |
mm |
125(L)×30(W)×15(H) |
100(L)×20(W)×10(H) |

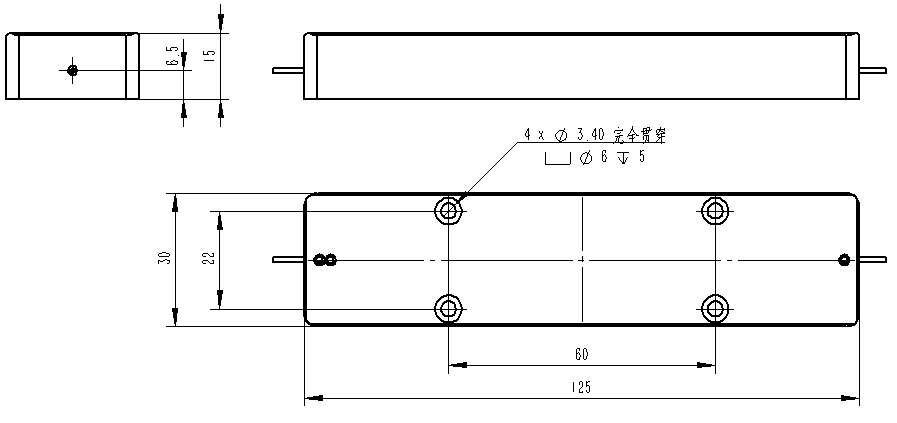

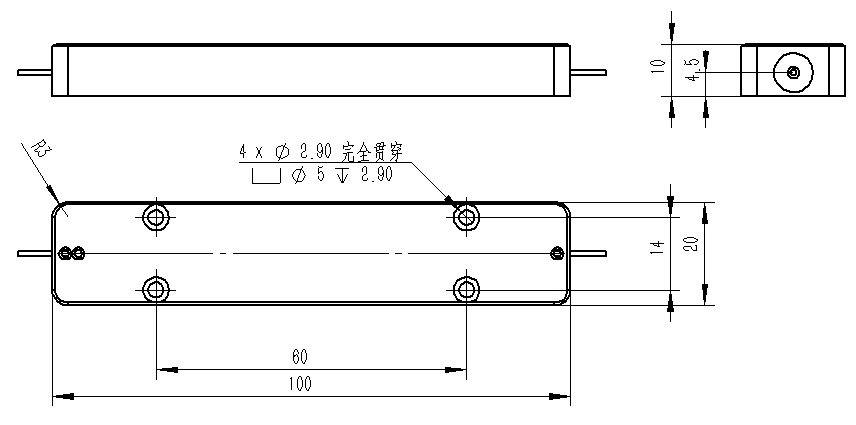

高功率CPS外形及安裝尺寸 中功率CPS外形及安裝尺寸
使用說明
? 包層光剝離器不具備存儲較高功率的能力。請安裝在主動冷卻 的冷板上，并使用導熱材料填充剝離器和冷板之間的縫隙，以減少熱阻。
? 包層光剝離器有一定的方向性，請按產品標識中的方向使用。
? 包層光剝離器內部的光纖經過特殊處理，切勿碰撞
? 公司還可以根據客戶要求定制不同光纖類型的產品，如果您有特定的要求，請聯系我們的銷售人員。
訂貨信息
? CPS- XX/XXX -YYY-ZZ
? XX/XXX: 光纖纖芯直徑/包層直徑，10/125、20/400等
? YYY：纖芯數值孔徑，三位數字描述，065：代表NA=0.065
? ZZ：代表封裝, LP：低功率不銹鋼管封裝
MP：中功率金屬盒封裝，風冷
HP：高功率大金屬盒封裝，風冷
XP：高功率大金屬盒封裝，水冷
? LL/LL：輸入輸出光纖長度
05：代表0.5米 , 10：代表1.0米
例如：05/10代表輸入光纖長度0.5米，輸出光纖長度1.0米
