非接觸型激光到光纖耦合器—適配器接口
非接觸型激光到光纖耦合器中，光纖和耦合透鏡之間存在一定的空氣間隔。這種設計非常靈活，可以使用各種類型，各種焦距長度的透鏡。這種耦合器光纖和透鏡之間的距離可以進行調整，可以用來補償激光波長發生的微小變化，在高功率多模光纖耦合系統中，可以調整光纖和透鏡之間的距離進行散焦避免光纖的損壞。|
參數 |
指標 |
|
工作波長可選范圍 |
180-2000nm |
|
耦合效率 |
單模光纖：>60% 多模光纖：>80% 保偏光纖：>60% |
|
回波反射水平 |
PC型連接器：-14dB(典型值) APC型連接器：-40dB ~ -60dB |
|
偏振消光比 |
典型值：>20dB; 25dB; 30dB可選 |
|
功率處理能力 |
>1W CW for GRIN lenses >10 Watt CW for aspheric lenses >5 Watts CW for achromats lenses >100 Watts CW for fused silica or sapphire plano-convex and biconvex lenses |
表一：非接觸型激光到光纖耦合器使用的透鏡類型
1> 格林透鏡(GRIN lenses)：可選波長400-1600nm, 低成本
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
|
|
單模（保偏） |
多模 |
|||
|
3.2GR |
3.2 |
3.0 |
0.5-0.8 |
0.5-1.8 |
|
4.7GR |
4.7 |
3.0 |
0.8-1.2 |
0.8-2.6 |
|
6.6GR |
6.6 |
4.0 |
1.2-1.6 |
1.2-3.5 |
2> 消色差透鏡（Achromatic lens）:可見光領域，或者多個波長耦合到一根光纖中
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
波長范圍 |
|
|
單模（保偏） |
多模 |
||||
|
3.5AC |
3.5 |
2.0 |
0.5-0.9 |
0.5-1.8 |
400-800 |
|
6AC |
6 |
3.0 |
0.9-1.5 |
0.9-2.7 |
400-800 |
|
10AC |
10 |
6.0 |
1.6-2.5 |
1.6-5.5 |
400-800 或780-1600 |
|
16AC |
16 |
8.0 |
2.5-4.0 |
2.5-7.0 |
400-800 |
|
20AC |
20 |
10.0 |
3.2-5.0 |
3.2-9.0 |
400-800或780-1600 |
|
25AC |
25 |
12.5 |
4.0-6.3 |
4.0-12 |
400-800或780-1600 |
|
30AC |
30 |
12.5 |
4.8-7.5 |
4.8-12 |
400-800 |
|
35AC |
35 |
12.5 |
5.6-8.8 |
5.6-12 |
400-800 |
|
44AC |
44 |
14.0 |
7.0-11 |
7.0-13 |
400-800 |
|
50AC |
50 |
20.0 |
8.0-12.5 |
8.0-19 |
400-800 |
3>非球面透鏡（Aspheric lenses）適合于紅外波長，需要出色的偏振保持特性等場合，400-1600nm
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
|
|
單模（保偏） |
多模 |
|||
|
2AS |
2 |
2.0 |
0.3-0.5 |
0.3-1.1 |
|
2.7AS |
2.7 |
3.0 |
0.5-0.8 |
0.5-1.5 |
|
3.9AS |
3.9 |
4.3 |
0.8-1.0 |
0.8-2.2 |
|
6.2AS |
6.2 |
5.0 |
1.0-1.6 |
1.0-3.5 |
|
11AS |
11 |
5.5 |
1.6-2.7 |
1.6-3.5 |
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
|
|
單模（保偏） |
多模 |
|||
|
5BQ |
5 |
6 |
0.8-1.3 |
0.8-2.5 |
|
10BQ |
10 |
10 |
1.6-2.8 |
1.6-5 |
|
25BQ |
25 |
12.5 |
4-6.2 |
4-11 |

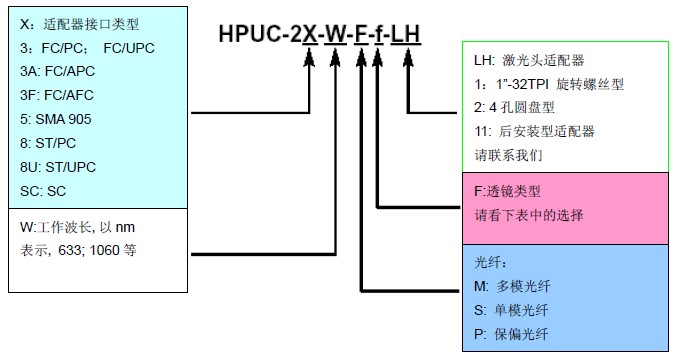

如何選購定做的產品:
本公司可以根據用戶的要求提供更多的定做產品,在選擇時請明確下面的問題,或者和我們的銷售人員聯系,以明確您的具體需求:
1. 4>平透鏡或者雙凸透鏡，適合于紫外波長非常高功率耦合到多模光纖的場合，300-1600nm
2. 您需要什么樣的工作波長?
3. 您的光源功率如何，連續輸出還是脈沖輸出?
4. 您的光源的參數?光束直徑，發散角？
5. 您想耦合到什么樣的光纖中？
6. 什么樣的回波損耗能滿足您的應用?
7. 您的系統光功率是否超過250mW?
8. 加工時有沒有其他的要求?
說明:
定做的產品可能因?yàn)樾枰厥獾牟牧虾透嗟臅r間,所以會比標準產品的價格更高.交貨周期也可能有一定的影響. 我們會在給您提供的報價中指出.
產品特點:
? 高功率處理能力
? 各種透鏡可選
? 波長選擇范圍寬
? 出色的偏振保持能力
? 不同類型的適配器接口可以選擇
? 低成本
應用領域:
? 高功率激光到光纖耦合
? OEM激光系統
? 醫療，工業等領域
? 激光表演
? 激光光譜學
? 相干通信，傳感器等
