詳情介紹
激光到光纖耦合器-尾纖型
尾纖型激光到光纖耦合器往往在有下列要求的時候被推薦使用：|
參數 |
指標 |
|
工作波長可選范圍 |
180-2000nm |
|
耦合效率 |
單模光纖：>60% 多模光纖：>80% 保偏光纖：>60% |
|
回波反射水平 |
接觸型：--25dB(典型值) 非接觸型：-40dB (典型值)；-60dB可以提供 |
|
偏振消光比 |
典型值：>20dB; 25dB; 30dB可選 |
|
功率處理能力 |
>1W CW （格林透鏡） >10 Watt CW （非球面透鏡） >5 Watts CW （消色差透鏡） >100 Watts CW （平凸透鏡或者雙凸透鏡） |
|

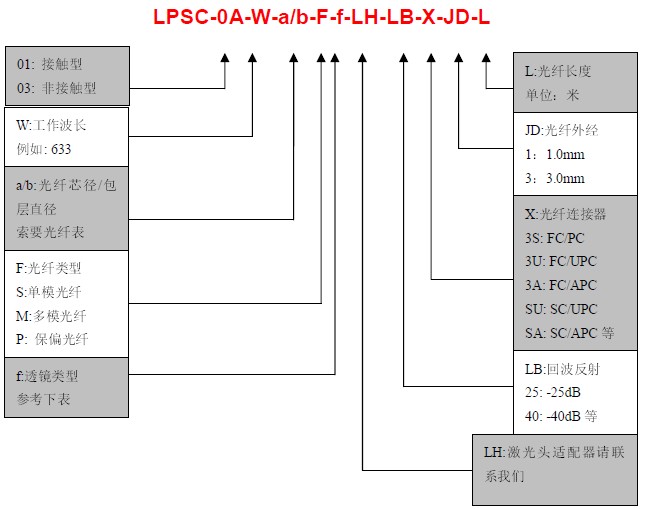

透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
適合的耦合器類型 |
|
|
單模（保偏） |
多模 |
||||
|
1.8GR |
1.8 |
1.8 |
0.3-0.45 |
0.3-1.0 |
LPSC-01 |
|
1.81GR |
1.8 |
1.8 |
0.3-0.45 |
0.3-1.0 |
LPSC-03 |
|
2.6GR |
2.6 |
2.0 |
0.4-0.65 |
0.4-1.4 |
LPSC-01 |
|
2.61GR |
2.6 |
2.0 |
0.4-0.65 |
0.4-1.4 |
LPSC-03 |
|
3GR |
3.0 |
3.0 |
0.5-0.75 |
0.5-1.7 |
LPSC-01 |
|
3.2GR |
3.2 |
3.0 |
0.5-0.8 |
0.5-1.8 |
LPSC-03 |
|
4.7GR |
4.7 |
3.0 |
0.8-1.2 |
0.8-2.6 |
LPSC-03 |
|
6.6GR |
6.6 |
4.0 |
1.2-1.6 |
1.2-3.5 |
LPSC-03 |
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
波長范圍 |
適合耦合器類型 |
|
|
單模（保偏） |
多模 |
|||||
|
3.5AC |
3.5 |
2.0 |
0.5-0.9 |
0.5-1.8 |
400-800 |
LPSC-03 |
|
6AC |
6 |
3.0 |
0.9-1.5 |
0.9-2.7 |
400-800 |
LPSC-03 |
|
10AC |
10 |
6.0 |
1.6-2.5 |
1.6-5.5 |
400-800 或780-1600 |
LPSC-03 |
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
適合耦合器類型 |
|
|
單模（保偏） |
多模 |
||||
|
2AS |
2 |
2.0 |
0.3-0.5 |
0.3-1.1 |
LPSC-03 |
|
2.7AS |
2.7 |
3.0 |
0.5-0.8 |
0.5-1.5 |
LPSC-03 |
|
3.9AS |
3.9 |
4.3 |
0.8-1.0 |
0.8-2.2 |
LPSC-03 |
|
6.2AS |
6.2 |
5.0 |
1.0-1.6 |
1.0-3.5 |
LPSC-03 |
|
11AS |
11 |
5.5 |
1.6-2.7 |
1.6-5.5 |
LPSC-03 |
|
透鏡編碼 |
焦距 mm |
透鏡直徑 |
優化光束直徑 |
適合耦合器類型 |
|
|
單模（保偏） |
多模 |
LPSC-03 |
|||
|
5BQ |
5 |
6 |
0.6-1.25 |
0.6-3 |
LPSC-03 |
如何選購定做的產品:
本公司可以根據用戶的要求提供更多的定做產品,在選擇時請明確下面的問題,或者和我們的銷售人員聯系,以明確您的具體需求:
1. 您需要什么樣的工作波長?
2. 您的光源功率如何，連續輸出還是脈沖輸出?
3. 您的光源的參數?光束直徑，發散角？
4. 您想耦合到什么樣的光纖中？
5. 什么樣的回波損耗能滿足您的應用?
6. 您的系統光功率是否超過250mW?
7. 加工時有沒有其他的要求?
說明:
定做的產品可能因?yàn)樾枰厥獾牟牧虾透嗟臅r(shí)間,所以會比標準產品的價格更高.交貨周期也可能有一定的影響. 我們會在給您提供的報價中指出.
如果您對選擇合適的產品例如透鏡，激光頭適配器有困難，可以和我們的銷售人員聯系或者填寫：激光到光纖耦合器的詢問表格，我們將根據您提供的信息配置合適的耦合器。
如果您無法決定選擇何種激光適配頭合適，您可以提供給我們激光器的照片，我們將為您選擇合適的激光頭適配器。
產品特點:
? 結構堅固穩定
? 低回波反射
? 波長選擇范圍寬
? 出色的偏振保持能力
? 高耦合效率
? 輸出功率可調
應用領域:
? 干涉儀傳感器
? 醫療，化學傳感器
? 醫療，工業等領域
? 激光表演
? 激光光譜學
? OEM激光器系統等
