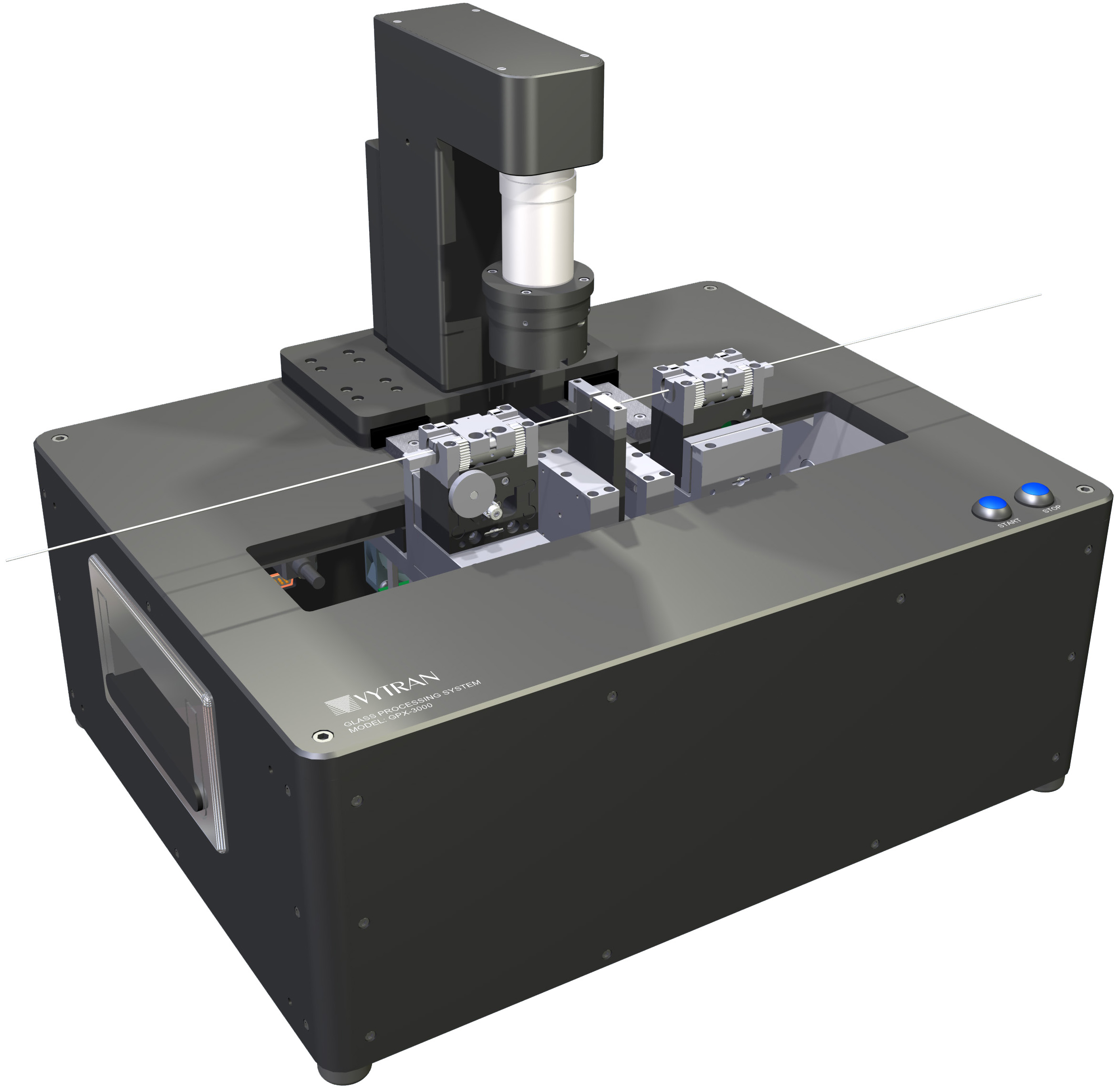

自動化光纖熔接機:包層小于等于1.7 mm
Vytran的大纖芯光纖處理器是多功能的平臺，設計用于光纖熔接、拉錐、制造光纖耦合器、光纖終端和光纖合束器。本頁出售的大纖芯光纖處理器可以對光纖邊緣進行XY位置的自動預先熔接對準，對光纖纖芯進行自動旋轉方向?qū)?zhǔn)。這些系統非常適用于熔接應用，包含對保偏光纖、光子晶體光纖和具有微結構化纖芯的其它特制光纖的熔接。GPX3400大纖芯光纖處理器兼容最大包層?1.25 mm的光纖，而更高功率的GPX3600可處理最大包層?1.7 mm的光纖。
這些大纖芯光纖處理器集成了一個基于加熱絲的加熱爐組件，提供一個均勻且精密受控的高溫?zé)嵩础Ｓ捎诩訜峤z材料和尺寸可以輕松更換，因此同一個系統可處理多種包層直徑的光纖和特種光纖。對光纖位置和方向的精確控制使得可進行多種高級光纖處理方法，包括相似光纖的低損耗熔接，以及進行絕熱光纖拉錐、制造光纖終端或熔融光纖耦合器等等。
|
Item # |
GPX3400 |
GPX3600 |
|
Splicing Specifications |
||
|
Fiber Types (Non PM) |
Single Mode, Multimode, Photonic Crystal, Large Mode Area, Non-Circulara |
|
|
Fiber Types (PM) |
Panda, Elliptical, Bow-Tiea |
|
|
Fiber Cladding Diameter |
Up to 1.25 mm (Max) |
Up to 1.7 mm (Max) |
|
Fusion Method |
Filament Fusion |
|
|
Filament Temperature Range |
Room Temperature to 3000 °C |
|
|
Splice Loss |
0.02 dB (Typical)b |
|
|
Splice Loss Estimation |
True Core Imaging? Technology |
|
|
Splice Strength |
>250 kpsi (Typical)c |
|
|
Strength Enhancement |
Fire Polish |
|
|
Polarization Cross Talk |
Panda: >35 dB |
|
|
Fiber Inspection |
||
|
Fiber Side Viewing |
True Core Imaging Technology |
|
|
Fiber End Viewing |
Facet Inspection and PM Core Alignment |
|
|
Core / Cladding / Fiber Diameter |
Automated Measurement |
|
|
End Face Inspection |
Inspection via GUI Display |
|
|
Cleave Angle |
Automated Measurement |
|
|
Fiber and End Face Alignment |
||
|
Fiber Z-Axis Movement |
180 mm (Max) |
|
|
Z-Axis Movement Resolution |
0.25 μm via Stepper Motor |
|
|
XY Axis Fiber Positioning Resolution |
0.02 μm via Stepper Motor |
|
|
Rotation Alignment |
Fully Automated End-View Alignment for Panda, Bow Tie, Elliptical-Core Fibers |
|
|
Rotation Drive Resolution |
0.02° |
|
|
Rotation Travel |
200° |
|
? 除了這里列出的以外，還兼容其它光纖類型。聯系技術支持咨詢您的光纖類型是否可用。
? 針對?125 μm包層的單模光纖
? 測量的是用LDC-400系列光纖切割器或其它合適的光纖制備裝置制備的單模光纖。
真實纖芯成像
這些光纖處理系統利用真實纖芯成像(True Core Imaging)技術為光纖測量和對準提供高分辨率的圖像。將一個數字CCD相機和鏡塔集成到光纖處理工作站當中，可對光纖纖芯和包層實現清晰的側面和端面成像(實例見右圖)。這種成像功能使得可實現自動測量光纖的特性(纖芯/包層直徑、切割角等等)，為自動對準系統提供反饋，在與相似或不相似的光纖類型熔接時計算精確的熔接損耗。使用自動端面對準需要VHB00或VHB05上插條。

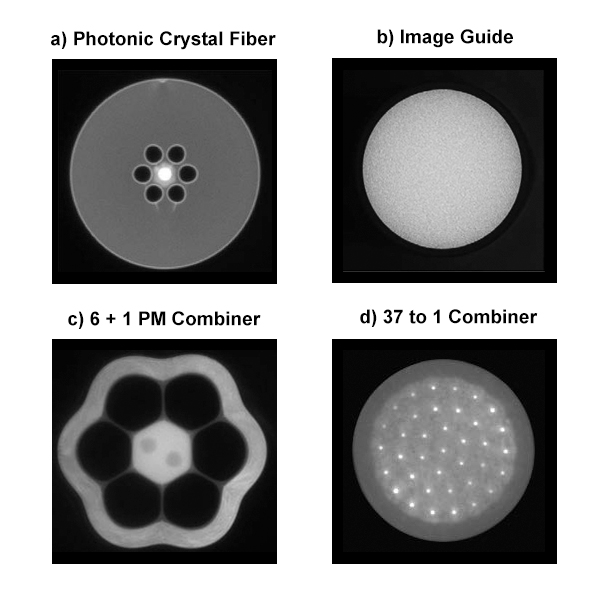

光纖的端面成像圖，含內部結構。
圖分別為a)光子晶體光纖，b)光纖傳像束，c) 6+1保偏光纖合束器，d)37轉1光纖合束器。
產品特性：
? 制造熔接光纖、光纖拉錐、光纖終端、光纖耦合器和合束器
? 自動XY和旋轉對準
? 兼容單模、多模、保偏和特種光纖
? 在標準玻璃光纖上創造低損耗(~0.02 dB)的熔接光纖
? 利用真實纖芯成像(True Core Imaging?)技術實現側視/端視成像并確定熔接損耗
? 軟件帶過程發展的圖形用戶界面(GUI)以及熔接過程庫
產品型號：
GPX3400：Vytran自動大纖芯光纖熔接、拉錐工作臺，可處理的最大包層?1.25 mm
GPX3600：Vytran自動大纖芯光纖熔接、拉錐工作臺，可處理的最大包層?1.7 mm
