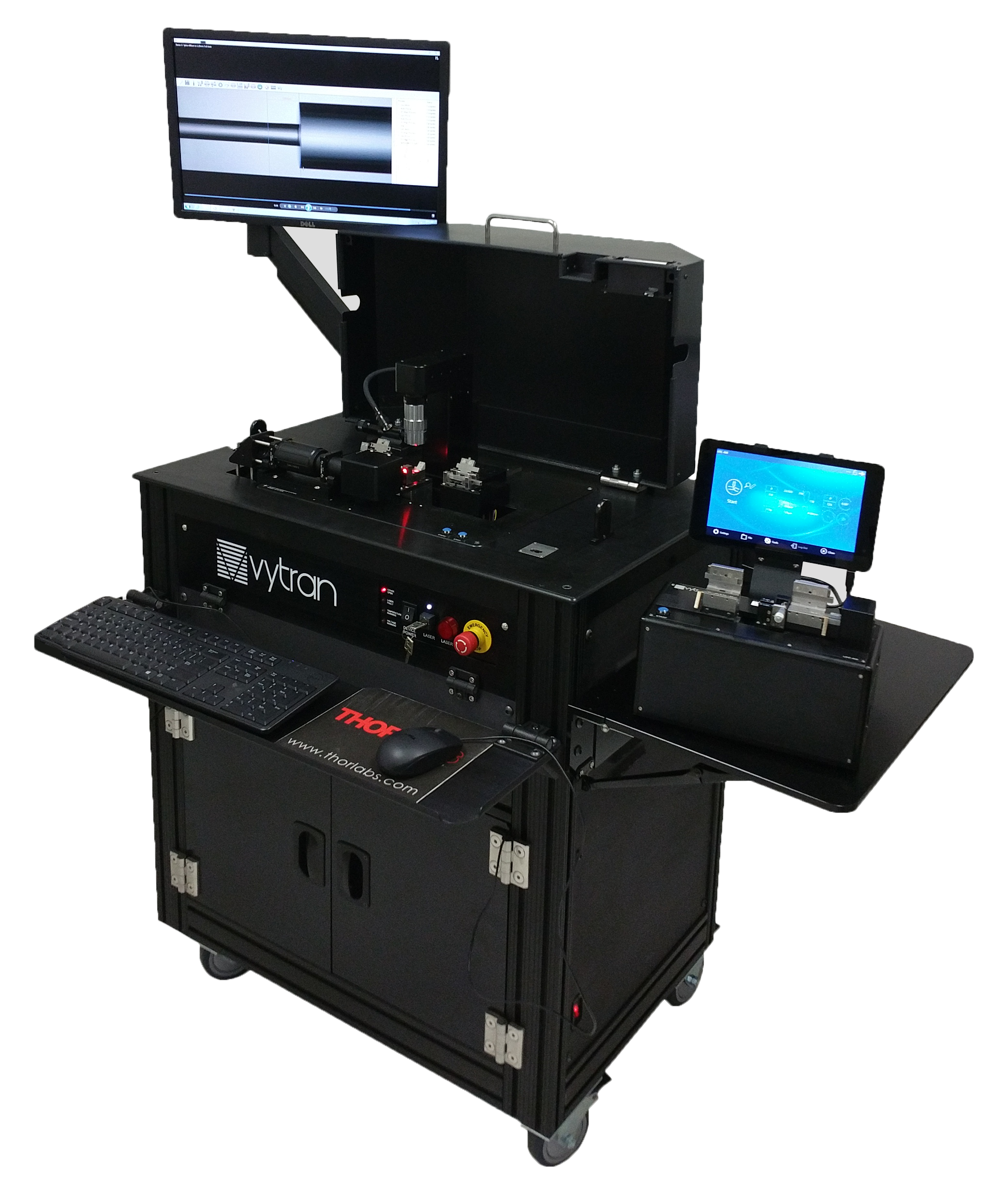

GPX4000LZ CO2激光+石墨絲雙熱源先進光纖加工處理系統
GPX4000LZ CO2激光+石墨絲雙熱源先進光纖加工處理系統是基于 Thorlabs/Vytran 公司成熟的 GPX-3000 基礎平臺，集成了二氧化碳激光熱源的新一代光纖和玻璃加工處理設備。該系統集成了一個功率高達 40W 的高穩定性的 CO2 激光熱源，采用“開創性”的環形光束輸出設計，從根本上解決上一代 CO2 激光作為熱源處理光纖過程中不可避免的光纖局部加熱，受熱不均勻的弊端。GPX4000LZ 系統的基礎平臺是得到業界廣泛認可的 GPX-3850 系統，Vytran 公司真正纖芯成像（True Core Imaging）技術為特種光纖以及大芯徑光纖的高質量熔接提供充分的保證。 GPX4000LZ 系統在光纖成像精度遠超市場上其它同類產品，光纖的定位精度和控制精度比其他光纖熔接機高出一個數量級。
|
型號 |
GPX4000LZ |
|
熱源參數 |
|
|
主熱源 |
CO2 激光 |
|
激光波長 |
10.55-10.63um |
|
激光輸出功率 |
40W |
|
|
金屬護罩帶有安全鎖（interlock），Class I 級人眼安全激光 |
|
激光安全特性 |
全封閉；自動激光功率切斷功能 |
|
|
三重冗余式激光安全測試配置 |
|
激光光束控制 |
閉環反饋系統 |
|
第二光纖熱源 |
石墨細絲“熔爐” |
|
熔接參數 |
|
|
典型熔接損耗 |
0.02dB SMF (ITU G.652) |
|
熔接強度增強方式 |
回火拋光（石墨細絲熔接） |
|
光纖對準方式 |
全自動對準--真正纖芯成像技術 |
|
光纖對準參數 |
|
|
X-Y 軸光纖定位精度 |
0.2um 通過步進馬達 |
|
Z 軸移動距離 |
“熔爐”：67.5mm（總移動距離） |
|
|
光纖夾持模塊 FHB：107mm（總移動距離） |
|
Z 軸定位精度 |
0.25um 通過步進馬達 |
|
旋轉對軸 |
全自動-能都對軸光纖應力區 |
|
旋轉驅動精度 |
0.02 度 |
|
旋轉動態范圍 |
每個光纖夾持模塊 FHB 可旋轉 190 度 |
|
PC 控制和特別設計軟件 |
控制軟件，通用熔接應用程序文件 |
幾乎所有類型光纖的熔接
? 光纖錐形制作以及拉錐
? 光纖透鏡 Fiber Lens
? 模場適配器 MFA；數值孔徑轉換器
? 熱纖芯擴束
? 泵浦合束器以及功率合束器制作
? 光纖耦合器
? 高功率光纖端帽 （Endcap）
? 高功率光纖端帽 （Endcap）
CO2 激光作為真正潔凈的熱源，在光纖熔接過程中不會產生任何雜質，這對高功率光纖熔接和高功率光纖端帽的制作至關重要。GPX4000LZ 系統采用閉環功率控制的高穩定度 CO2 激光作為光纖加工處理的清潔熱源，高達 40W 的功率輸出使得 GPX4000LZ 系統能夠加工處理可達 5mm 直徑的石英玻璃。“環形光束”的設計能夠讓光纖在拉錐和熔接的過程中 360 度均勻受熱，光纖在拉錐的過程中不需要被旋轉，和市場上前一代 CO2 激光熔接機相比，GPX4000LZ 系統可以被真正用于光纖的精密拉錐控制，例如模場適配器（MFA）和高功率光纖合束器（Combiner）的制作和生產。此外，CO2 激光熱源和傳統的“電極放電”熔接機相比，不需要耗材，能夠大幅降低用戶的使用成本。
在過去超過 25 年的時間里，Vytra 公司一直在玻璃加工處理和特種光纖熔接領域處于領先的地位，并且開放完成了詳盡完備的應用資料庫，這些技術積累和應用經驗被應用到我們的 GPX 系列光纖加工處理系統中。GPX 系列產品都屬于多用途的玻璃加工處理和光纖熔接系統平臺，不但可以用于光纖熔接，還可以用來制作光纖錐形，光纖耦合器和光纖合束器，光纖端帽等，石墨細絲熱源能夠處理直徑 40um 到可達 2.0mm 直徑的光纖。所有 GPX 系統都具有一個由石墨材料制作的細絲“火爐”裝置，為精密控制玻璃處理過程提供一個與周邊環境無關，高度穩定的高溫?zé)嵩矗度胧降膶?shí)時控制系統和功能強大的工控機級別的宏編程語言能夠允許操作人員自己創建特定的“事件驅動”式 的常用程序，滿足快速靈活的工藝過程開發要求。所有高端系統通信都通過“用戶友好”的 PC 基礎的圖文界面接口實現，容易使用而且便于數據存儲。
此外，GPX 系統還因?yàn)槿康募梢惑w化設計，尺寸小巧，為用戶提供持續穩定的高性能玻璃加工處理解決方案在工業界獨樹一幟；而不是一個簡單的硬件堆積而成實驗室工具。Vytran成熟并且高度集成化的設計使得 GPX-3000 系列化家族產品成為大批量開發和生產熔融拉錐器件，以及大芯徑光纖熔接的理想平臺，尤其適合于光纖激光器以及其他特殊的應用。

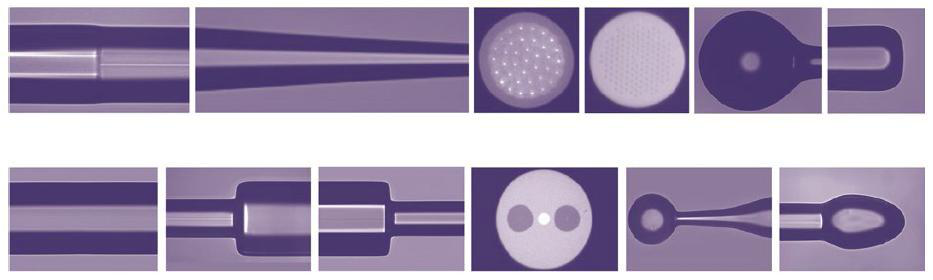

GPX4000LZ 系統的部分功能圖片
|
（左）250um 直徑光纖和 4mm 直徑的石英棒光纖端帽熔接
（右）125um 直徑光纖和 1.25mm直徑的石英棒光纖端帽
|

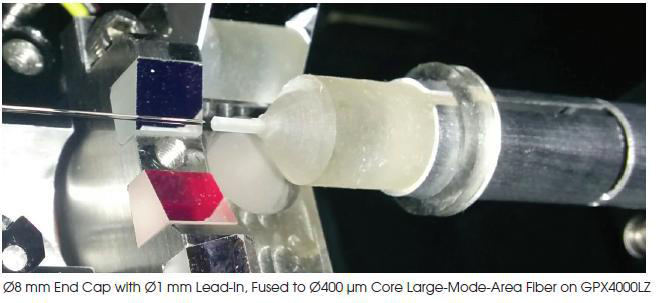

直徑 8mm 的端帽，錐區直徑 1mm 和直徑為 400mm 的 LMA 光纖熔接！（QBH）
產品特性：
? 高精度精微成像系統匹配高精度數字 CCD 相機
? 低損耗，高強度的熔接
? 允許檢查觀看光纖端面，適合于開發制作高性能熔融器件
? 環形光束 CO2 激光和石墨細絲熔接（Filament Fusion）
? 光纖 360 度均勻受熱；能夠?qū)崿F(xiàn)精密可控的拉錐，不需要旋轉光纖允許
? 用來生產各種五花八門的熔融/拉錐器件
? 溫度水平精確可調能夠大范圍滿足各種各樣的玻璃類型
? 低成本，無耗材
? 易于操作
? 圖文用戶界面借口易于操作以及數據存儲
? 石墨細絲“熔爐”行程可達正負 65mm （+/-65mm）
? 制作長的光纖椎體，封裝耦合器，以及更多
? 全集成機械系統
? 光纖加工處理過程中實現準確定位
? 光纖夾持模塊行程可達 180mm
? 理想適用于光纖拉錐的各種應用
? 多樣化的光纖定位夾具---插板，小型化轉移平臺等
? 精密制造光纖熔融器件（光纖錐，合束器，光纖端帽等）
? 特殊的大直徑光纖熔接
? 真正潔凈的光纖熔接
? 滿足高功率光纖激光器的制造
