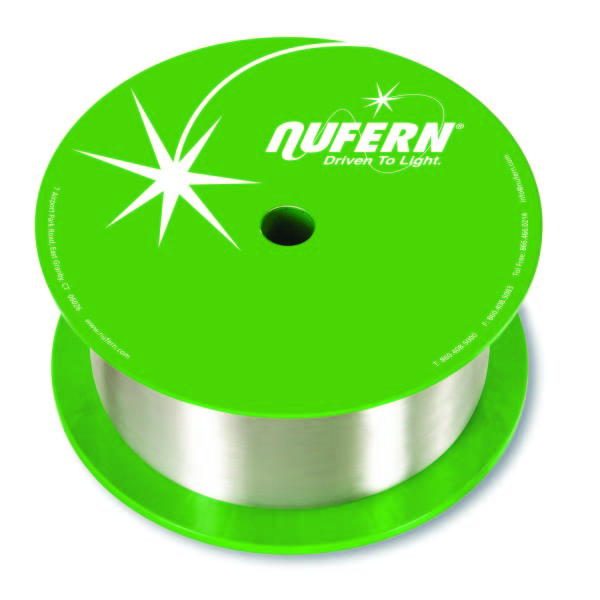

LMA-GDF-30/400雙包層光纖
Nufern公司無源系列大模場（LMA）雙包層光纖是用于全光纖一體化設計的光纖激光器和放大器的理想光纖，該系列光纖基于30um直徑的纖芯，400um直徑的包層，低數值孔(0.06)纖芯設計，用來匹配有源的30/400大模場摻鐿光纖。有光纖都采用了最新的NuCOAT-FA涂覆層技術以確保高斜率效率，更長的使用壽命和出色的光束質量，滿足今天工業級光纖激光器的應用需求。|
參數 |
單位 |
指標 |
|
|
產品編碼 |
|
PLMA-GDF-30/400 |
LMA-GDF-30/400 |
|
工作波長（普通情況下） |
nm |
1060 |
1060 |
|
纖芯數值孔徑 |
NA |
0.060±0.010 |
0.060±0.010 |
|
內包層數值孔徑 （5%） |
NA |
≥0.46 |
≥0.46 |
|
包層衰減@ 1095nm |
dB/m |
≤15.0 |
≤15.0 |
|
雙折射 （普通） |
B |
3.0x10-4 |
N/A |
|
纖芯直徑 |
um |
30.0±2.5 |
30.0±2.5 |
|
內包層直徑 |
um |
400.0±10.0 |
400.0±10.0 |
|
涂覆層直徑 |
um |
550.0±20.0 |
550.0±120.0 |
|
強度測試水平 |
kpsi |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
主要特性:
? 設計和30/400有源光纖兼容
? NuCOAT-FA涂覆層技術-光纖在極端環境下的工作和存儲具有更好的耐久性和可靠性。
? PANDA型應力區結構提高雙折射-保證超一流的光學性能和批次一致性
? 所有光纖的強度測試水平為≥100kpsi-對光纖盤繞時的長期可靠性至關重要。
應用領域:
? 全光纖一體化高功率光纖激光器和光纖放大器
? 大模場（LMA）光纖耦合器，光纖合束器和光纖布拉格光柵等
? 高功率泵浦激光器尾纖
? 高功率光纖激光器輸出光纖等
