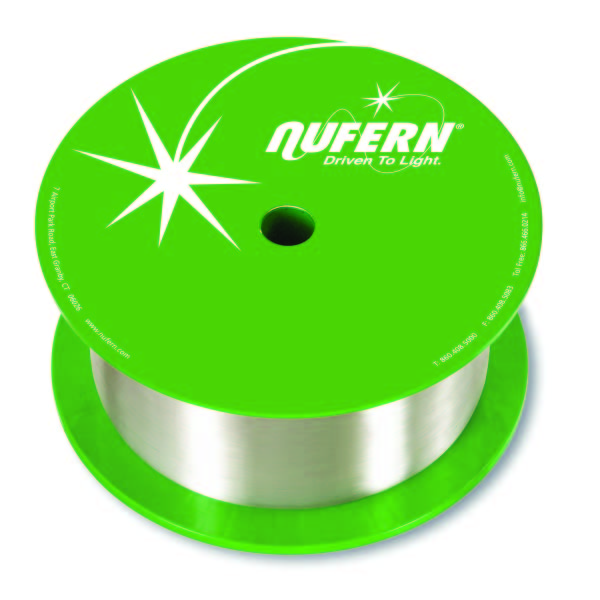

PS-GDF-20/400-M雙包層光纖
Nufern公司PS-GDF-20/400-M匹配型光敏大模場（LMA）雙包層無源光纖是和是和有源（Active）摻鐿YDF-20/400以及無源（Passive）GDF-20/400精確匹配的光纖，專門針對雙包層光纖布拉格光柵制作設計，具有高度的光敏性。Nufern匹配系列大模場雙包層光纖是用于全光纖一體化設計的光纖激光器和放大器的理想光纖，有源光纖和無源光纖精確匹配，確保整個光器件鏈路熔接的兼容性，例如光纖布拉格光柵，光纖耦合器等。|
參數 |
單位 |
指標 |
|
產品編碼 |
|
PS-GDF-20/400-M |
|
工作波長（普通情況下） |
nm |
1060 |
|
纖芯數值孔徑 |
NA |
0.065±0.005 |
|
內包層數值孔徑 （5%） |
NA |
≥0.46 |
|
纖芯衰減 @1300nm |
dB/km |
≤30.00 |
|
纖芯衰減 @1200nm |
dB/km |
≤15.00 |
|
包層衰減@ 1095nm |
dB/m |
≤15.0 |
|
纖芯直徑 |
um |
20.0±1.5 |
|
內包層直徑 |
um |
400.0±5.0 |
|
涂覆層直徑 |
um |
550.0±15.0 |
|
纖芯/包層偏差 |
um |
≤2.00 |
|
包層不圓度 |
% |
≤0.5 |
|
強度測試水平 |
kpsi |
≥100 (0.7GN/m2) |
主要特性:
? 匹配光纖系列-確保同種規格光纖熔接的兼容性。
? NuCOAT含氟涂覆層技術-光纖在極端環境下的工作和存儲具有更好的耐久性和可靠性。
? 高度的光敏性-易于高良率的光纖布拉格光柵制作
? 所有光纖的強度測試水平為≥100kpsi-對光纖盤繞時的長期可靠性至關重要。
應用領域:
? 全光纖一體化高功率光纖激光器和光纖放大器
? 大模場（LMA）光纖光纖布拉格光柵
? 軍事，工業和醫療
