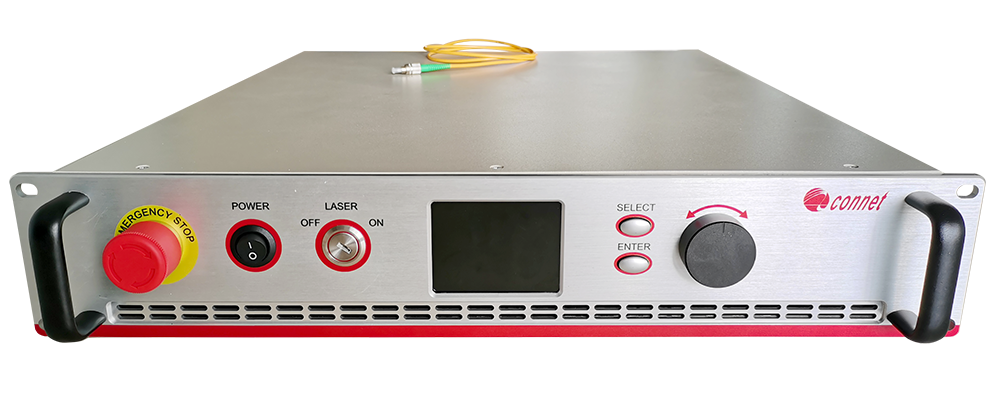

CoSF-R-ER-B-LP 窄線寬單頻光纖激光器
上海瀚宇CoSF-R優化行波腔超窄線寬單頻光纖激光器是自主研發的低噪聲超窄線寬光纖激光器。CoSF-R單頻光纖激光器采用獨特的“優化行波腔”設計，消除了線腔光纖激光器中容易出現的駐波空間燒孔現象。結合上海瀚宇設計的超窄帶寬光纖濾波器，選擇了單縱模輸出，保證了光纖激光器的單頻工作。
偏振控制技術在全光纖設計的基礎上消除了偏振燒孔效應，實現了穩定的線偏振、單縱模、超窄線寬單頻激光輸出。
CoSF-R超窄線寬單頻光纖激光器性能優良，線寬小于1kHz，具有超低的相位噪聲和頻率噪聲。超長激光腔的設計使得CoSF-R的整體噪聲水平明顯低于其他商用短腔單頻激光器。
CoSF-R-ER-B-LP工作在1.5um波段，臺式超窄線寬單頻光纖激光器的輸出功率可達100mW，可根據需要提供更高的輸出功率產品。標準波長為1550.12nm，可選波長范圍為1535-1605nm，如ITU框架下的標準波長。
技術指標：
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
產品型號 |
|
CoSF-R-ER-B-LP |
||
|
中心波長 |
nm |
1530-1572nm (請指定） |
||
|
輸出功率 |
mw |
5 |
- |
100 |
|
出射激光類型 |
|
CW，單頻單縱模 |
||
|
輸出光束質量 |
M2 |
- |
1.05 |
1.1 |
|
線寬 |
kHz |
- |
- |
<<1 |
|
相對強度噪聲峰值 (RIN Peak) |
dBc/Hz |
-110 |
-105 |
-100 |
|
相位噪聲(1m OPD) |
urad/√Hz |
200-300@100Hz |
||
|
urad/√Hz |
1-2@10kHz |
|||
|
urad/√Hz |
0.1-0.2@100kHz |
|||
|
光信噪比（50pm分辨率） |
dB |
50 |
55 |
- |
|
輸出偏振類型 |
|
線偏振 |
||
|
輸出偏振消光比 |
dB |
20 |
23 |
- |
|
輸出功率穩定度 |
% |
- |
0.5 |
1 |
|
輸出光隔離度 |
dB |
35 |
45 |
- |
|
波長熱調諧 |
nm |
- |
0.8 |
1.0 |
|
工作溫度 |
℃ |
0 |
- |
60 |
|
存儲溫度 |
℃ |
-20 |
- |
60 |
|
工作電壓 |
VDC |
110-240V 50-60Hz |
||
|
通信控制接口 |
|
RS232 |
||
|
輸出光纖類型 |
|
Panda PM1550 |
||
|
輸出光纖長度 |
m |
> 0.5 |
||
|
輸出光纖連接器 |
|
FC/APC |
||
|
規格尺寸 |
mm |
340x240x105 |
||
|
重量 |
kg |
<5 |
||
訂貨信息：
· CoSF-R-ER-B-LP-<15xx>-<PW>-PMF/SMF-PZT-FA
· PW：輸出功率
可選項：
1.SMF輸出 2.監控輸出 3.PZT快速調制
產品特點
? 超窄線寬<<1kHz
? 超低相位噪聲和頻率噪聲
? 超低相對強度噪聲（RIN）
? 穩定的單頻、單極化輸出
? 無跳模
? 臺式一體化包裝
? PZT選項
應用領域
? 分布式光纖傳感
? 相干激光雷達
? 光纖水聽器
? 激光光譜學
? 相干通信
? 冷原子物理學
? 氣體吸收測量
? 其他科學研究
