1550B-HP彎曲不敏感單模光纖
Coherent/Nufern公司1550B-HP高性能彎曲不敏感光纖是針對小尺寸有源無源器件封裝優化設計的特種選擇截止波長單模光纖，這些場合往往需要很嚴格的彎曲半徑，和SMF-28光纖相比，1550B-HP光纖的彎曲損耗極低，適合于C-Band和L-Band小型化器件，城域網器件，低數值孔徑平面波導的尾纖等。公司提供了125um包層直徑和80um包層直徑的選擇。|
參數 |
單位 |
指標 |
|
|
型號 |
|
1550B-HP |
1550B-HP-80 |
|
工作波長（一般情況下） |
nm |
1460-1620 |
1460-1620 |
|
MFD @ 1550nm |
um |
9.5±0.5 |
9.5±0.5 |
|
二階模式截止波長 |
nm |
1400±50 |
1400±50 |
|
衰減 @ 1550nm |
dB/km |
<0.5 |
<0.5 |
|
數值孔徑 （NA） |
NA |
0.13 |
0.13 |
|
彎曲損耗 (1550nm, 100圈@LTBR) |
dB |
0.3 |
0.15 |
|
彎曲半徑（@1550nm,每100turns損耗0.05dB）普通情況下 |
mm |
15 |
15 |
|
包層直徑 |
um |
125±1 |
80±1 |
|
涂覆層直徑 |
um |
245±15 |
165±10 |
|
纖芯/包層同心度偏差 |
um |
≤0.5 |
≤0.5 |
|
包層/涂覆層偏差 |
um |
≤5 |
≤5 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
≥200 (1.4GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
|
|
工作溫度 |
℃ |
-55 ~ +85 |
|
|
短期彎曲半徑 |
mm |
≥6 |
≥4 |
|
長期彎曲半徑 |
mm |
≥13 |
≥9 |

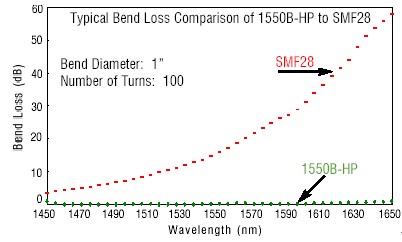

彎曲性能展示：
主要特性:
? 針對1550nm波長優化設計-極低的彎曲損耗
? 嚴格的機械和光學性能公差-保證高的器件制造良率
? 和SMF-28光纖模式匹配-能夠和標準光纖低損耗熔接
? 更高的強度測試水平-是光纖器件在嚴格彎曲情況下應用中長期可靠性的關鍵
應用領域:
? FTTH光纖器件和模塊
? 小型化C波段和L波段光纖器件
? 城域網器件
? 低數值孔徑平面波導器件
? 特殊應用等
